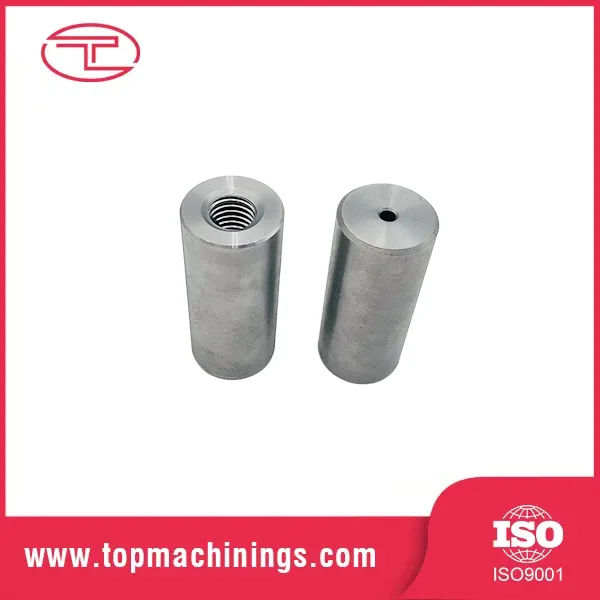

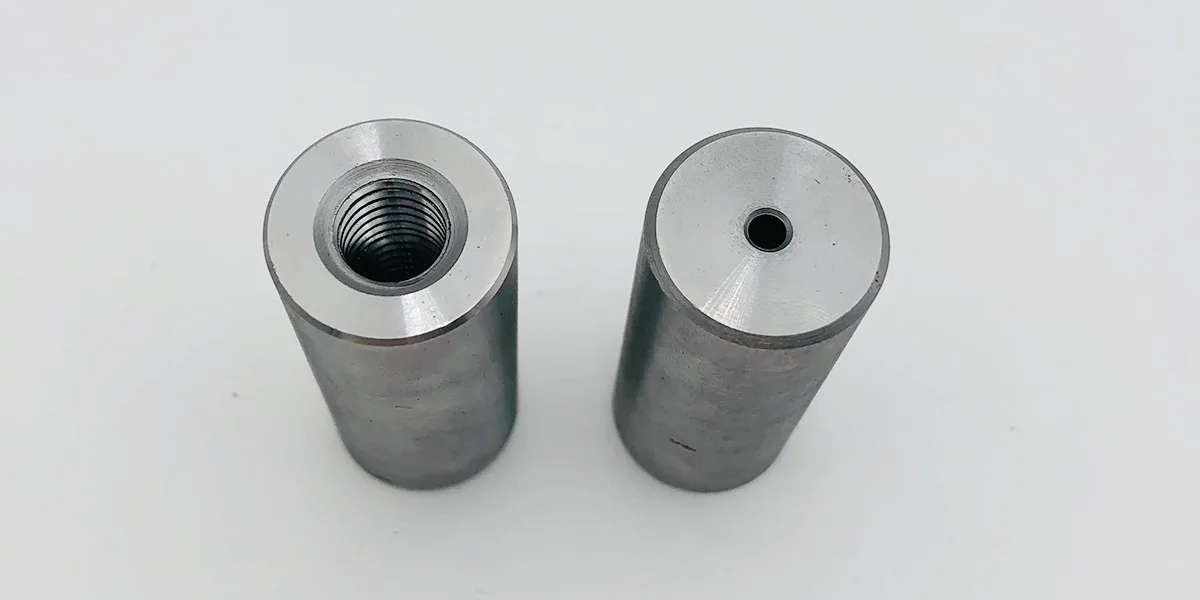

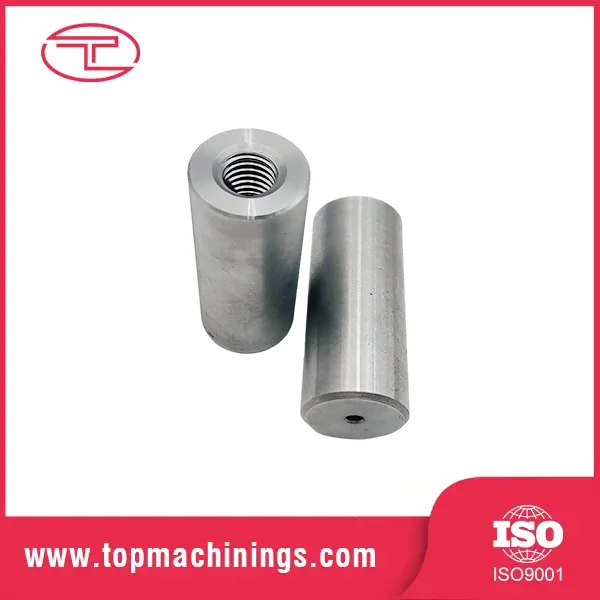

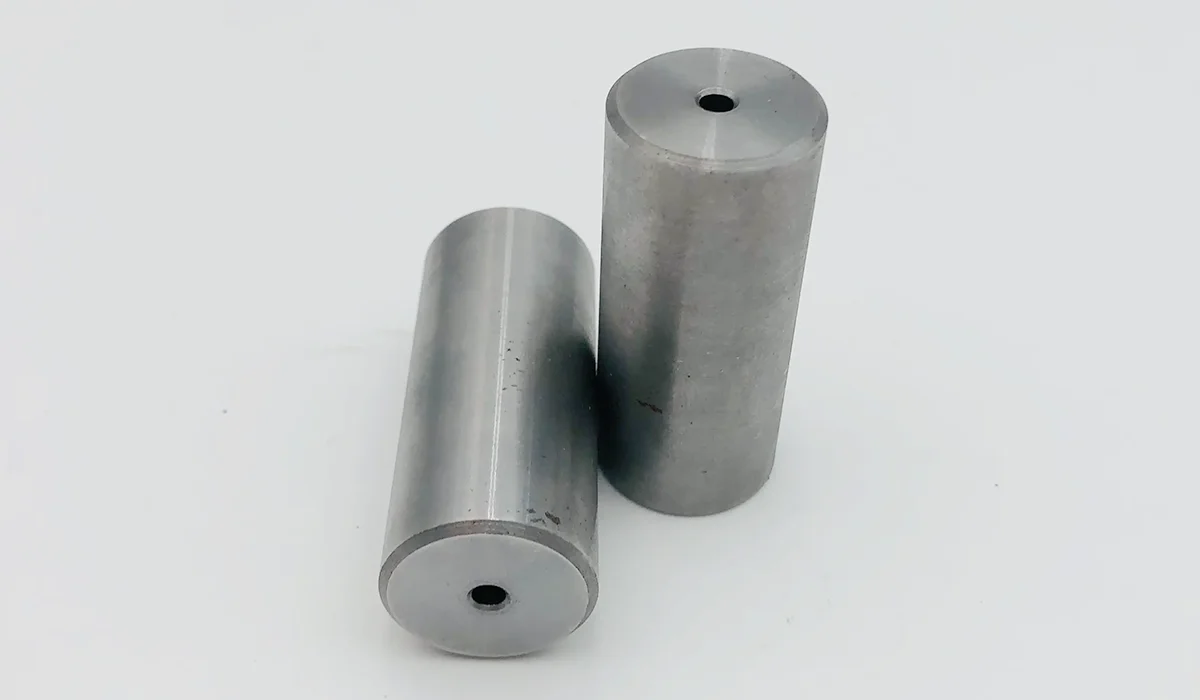

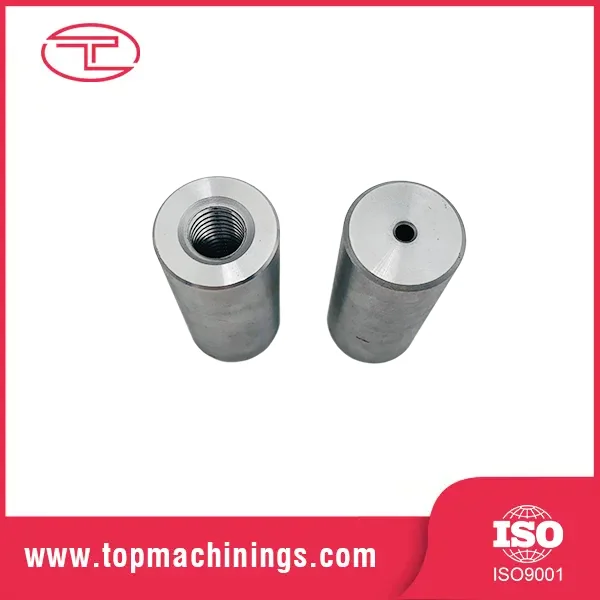

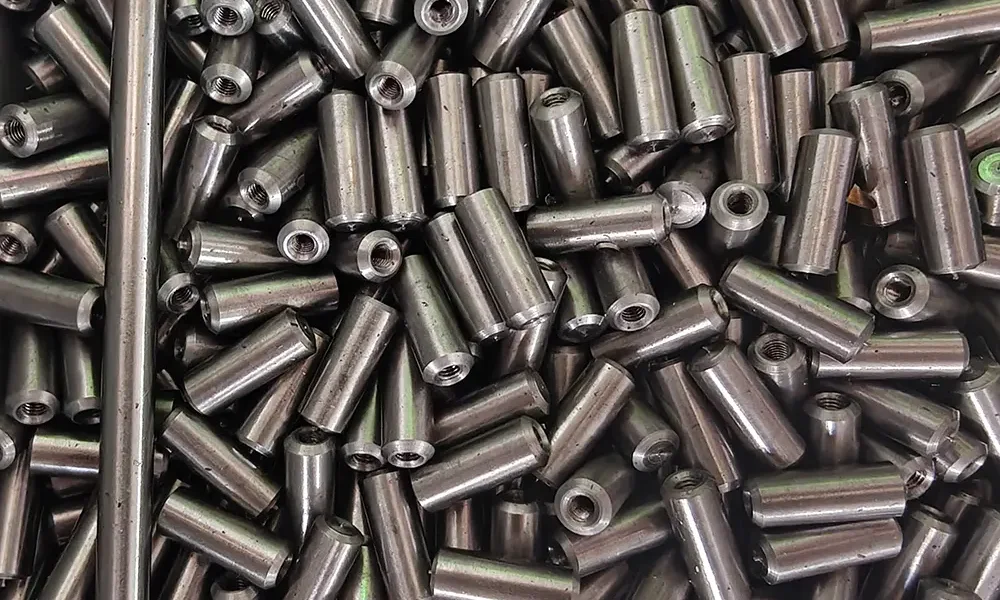

Precyzyjna tuleja gwintowana CNC

Precyzyjna tuleja gwintowana CNC to cylindryczna tuleja z precyzyjnie obrobionymi gwintami na jej wewnętrznej lub zewnętrznej powierzchni. Pomyśl o tym jak o „wkładce gwintowanej”, która zapewnia komponentowi mocne, wymienne złącze gwintowe bez konieczności obróbki gwintów bezpośrednio w części macierzystej. Kiedy gwintowany otwór w miękkiej aluminiowej obudowie zostaje odsłonięty – klasyczny przypadek awarii – tuleja jest częścią, która ratuje sytuację.

Istnieją dwie główne rodziny: wkładki gwintowane i tuleje tulejowe. Obydwa wymagają od warsztatu tego samego: okrągłości, koncentryczności i dokładności gwintu mierzonej w mikronach.

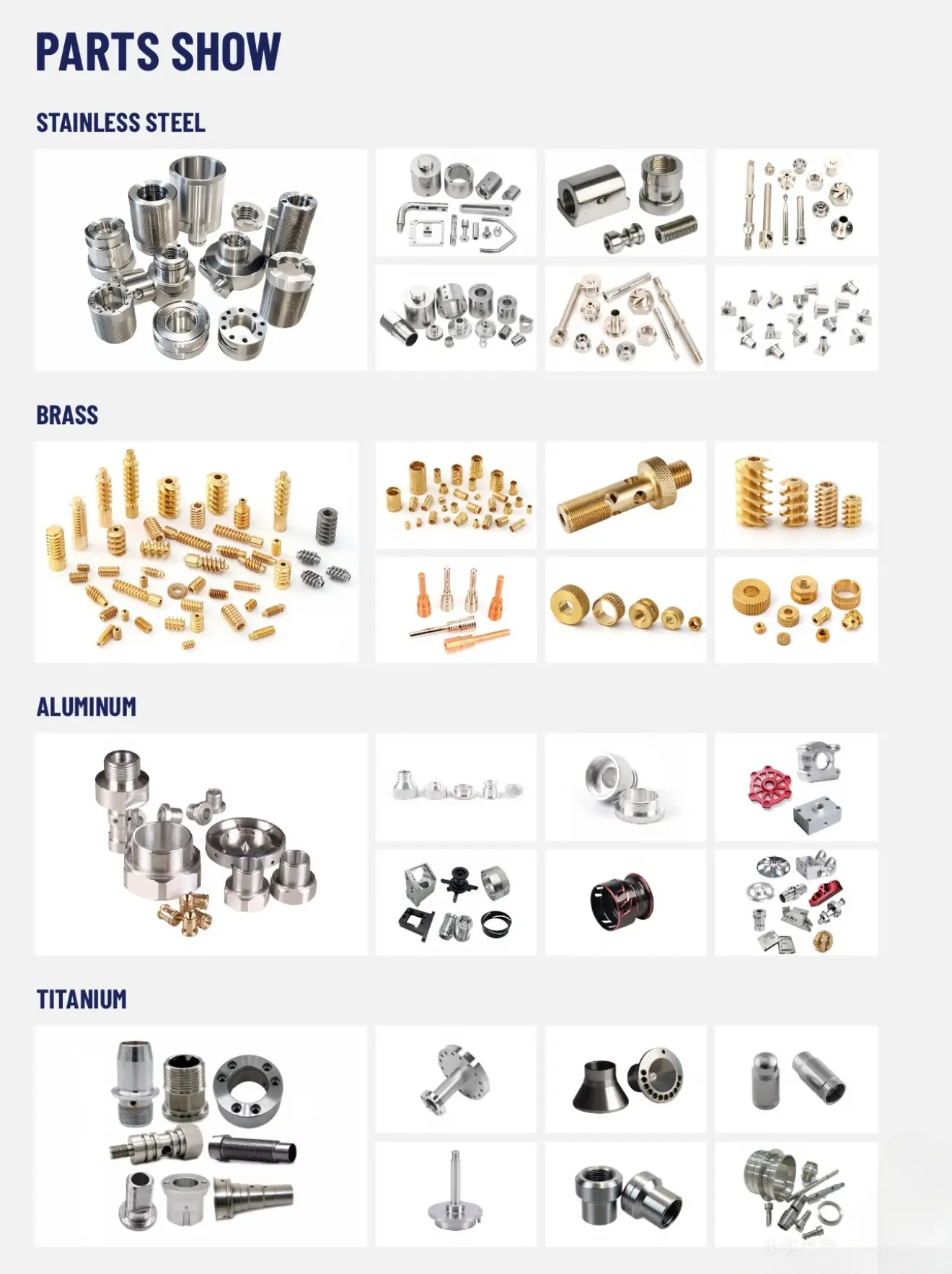

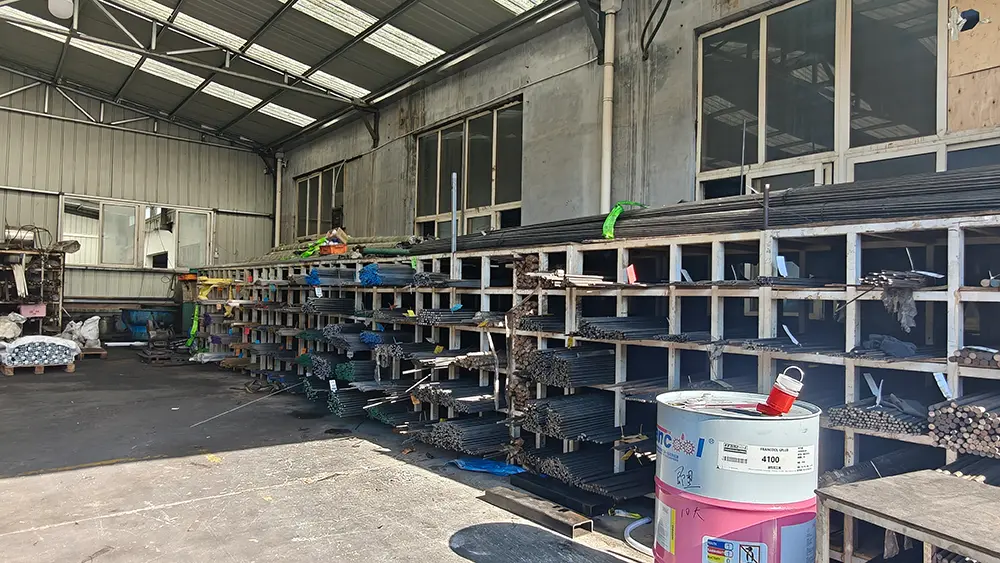

Materiały i konfiguracje gwintów

Stal nierdzewna (SUS303/304/316): odporność na korozję do zastosowań spożywczych, morskich i medycznych.

Stal stopowa (4140/1045): wysoka wytrzymałość po obróbce cieplnej do zastosowań przy dużych obciążeniach.

Mosiądz (C3604/HPb59-1): doskonała obrabialność i naturalna smarowność do precyzyjnych tulei gwintowanych CNC.

Aluminium (6061-T6/7075): lekkie do montażu w przemyśle lotniczym i motoryzacyjnym.

Kształty gwintów: metryczne (M3–M64), gwinty rurowe UNC/UNF, NPT i kształty niestandardowe na rysunek.

Klasy: standard 6H/6g, klasy dokładności 5H/4h do zastosowań z pasowaniem wciskowym.

Gwint jest nacinany za pomocą gwintowania jednopunktowego lub frezowania gwintów na tokarkach CNC, a następnie sprawdzany jest średnica podziałowa. W przypadku wkładek wciskanych średnicę zewnętrzną utrzymujemy na poziomie ±0,005 mm, tak aby tuleje osadzone były z właściwym wciskiem – wystarczająco luźno, aby można było je zamontować, i wystarczająco mocno, aby się nie obracały.

Specyfikacje produktu

Typowe zastosowania precyzyjnej tulei gwintowanej CNC

Jako producent i dostawca precyzyjnych tulei gwintowanych CNC, Tuoyuan Metal dostarcza tuleje luzem po cenach fabrycznych dla:

Wkładki gwintowane do obudów aluminiowych i plastikowych w motoryzacji i elektronice.

Tuleje łożyskowe i tuleje zużywalne w pompach, skrzyniach biegów i przenośnikach.

Lokalizowanie tulei do przyrządów, osprzętu i płytek narzędziowych.

Elementy siłowników hydraulicznych i pneumatycznych.

Zespoły obrotowe mebli, urządzeń i wyposażenia.

Lekkie zespoły lotnicze i obronne.

Prawdziwy przypadek

Studium przypadku: niestandardowe, precyzyjne tuleje mosiężne z gwintem CNC

Branża: Elektronika i sprzęt elektryczny

Materiał: Mosiądz C36000

Proces: szwajcarskie toczenie CNC, gwintowanie i frezowanie sześciokątne

Amerykański producent komponentów elektronicznych potrzebował niestandardowych, precyzyjnych tulei gwintowanych CNC, które miały służyć jako wkładki antyrotacyjne w obudowach z tworzyw sztucznych. Części wymagały wykończenia bez zadziorów, aby zapewnić łatwy montaż śrub bez uszkadzania plastikowej obudowy. Wykorzystując wieloosiowe szwajcarskie tokarki CNC, obrobiliśmy mosiężne tuleje z czystymi gwintami i precyzyjnymi głowicami sześciokątnymi w jednym ustawieniu. Wdrożono dokładny proces czyszczenia ultradźwiękowego w celu usunięcia wszystkich wiórów metalowych, a następnie przeprowadzono 100% kontrolę optyczną gwintu.

Proces produkcyjny

Każda tuleja rozpoczyna się od przeglądu technicznego: nasz zespół analizuje rysunek 2D/3D lub próbkę, wybiera gatunek materiału i programuje optymalne ścieżki narzędzia. W przypadku wkładek gwintowych krytycznym parametrem jest pasowanie z wciskiem — obliczamy dokładną średnicę zewnętrzną, aby zagwarantować utrzymanie bez nadmiernego naprężenia części głównej.

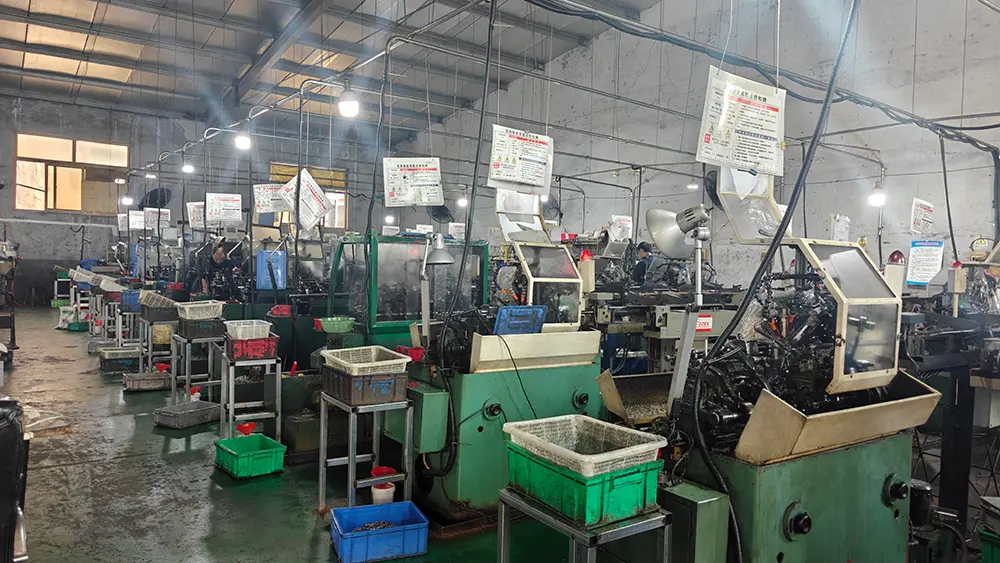

Obróbka odbywa się na wysokoobrotowych automatach tokarskich CNC z podajnikami prętów. Toczenie, planowanie, rowkowanie, wytaczanie i gwintowanie są w miarę możliwości wykonywane w jednym cyklu mocowania — to podejście polegające na pojedynczym ustawieniu zapewnia utrzymanie koncentryczności w zakresie mikronów.

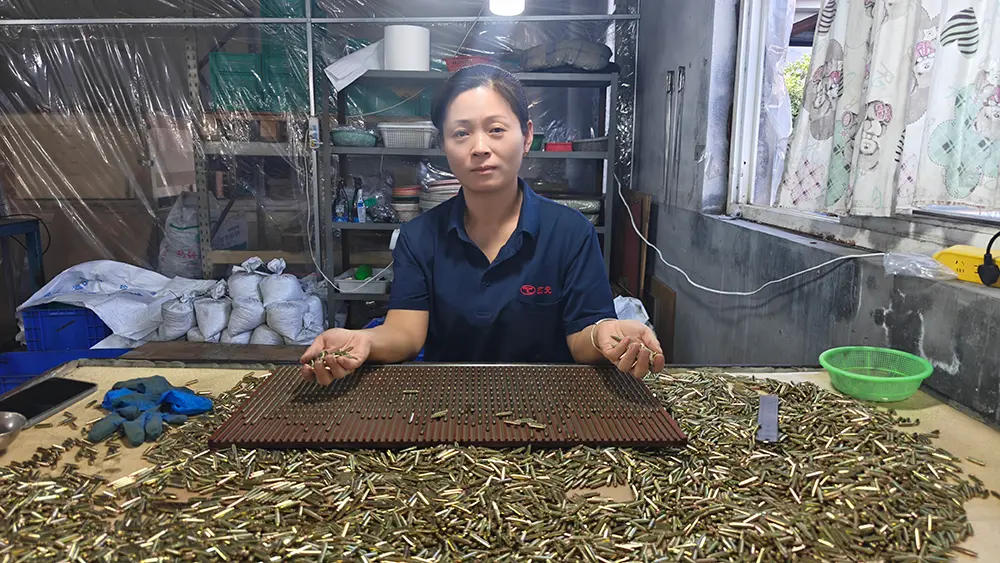

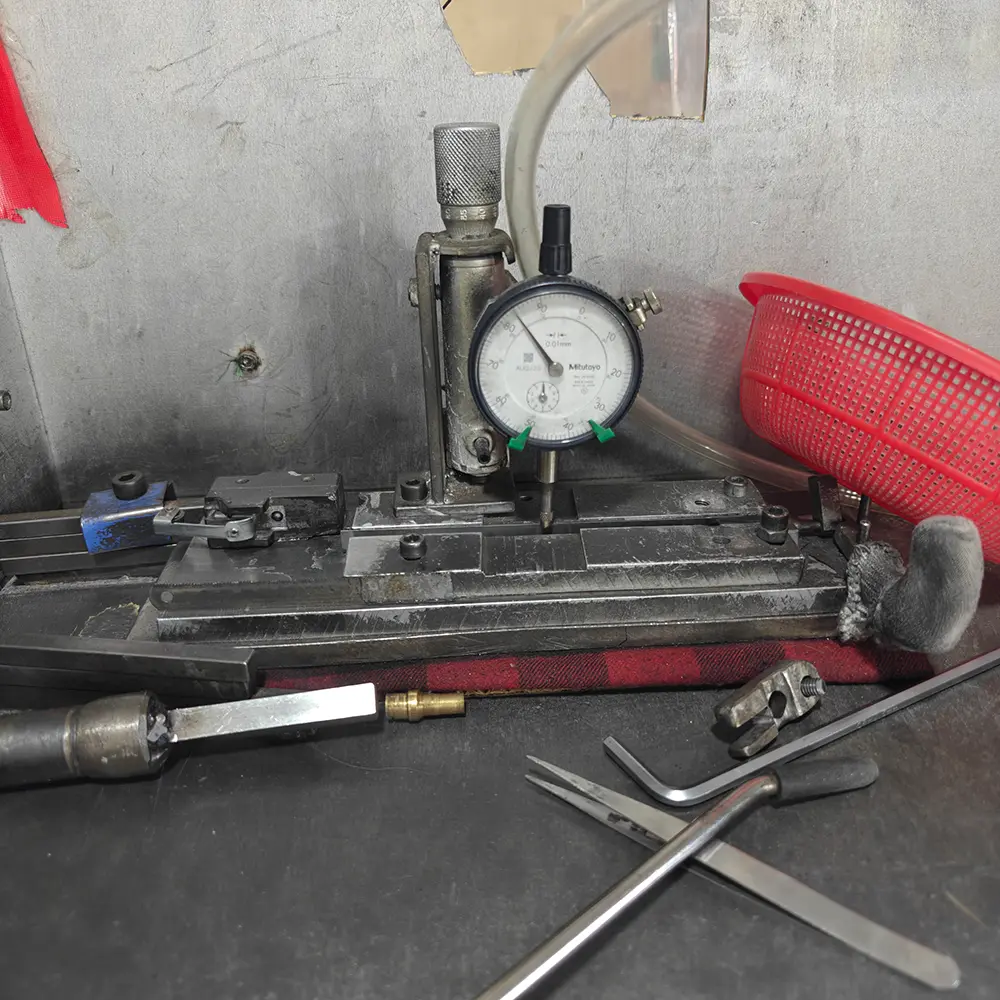

Po gwintowaniu następuje 100% kontrola: sprawdzenie korka gwintowanego/pierścienia, sortowanie optyczne i weryfikacja CMM próbek części. Obróbka powierzchniowa (cynk, tlenek czarny, nikiel) jest stosowana na naszych wewnętrznych liniach przed końcowym pakowaniem.

Dlaczego warto wybrać metal Tuoyuan

Dekada precyzyjnej obróbki Tuoyuan Metal ma ponad 10-letnie doświadczenie w produkcji precyzyjnie toczonych części i komponentów obrabianych CNC, obsługując klientów w ponad 20 krajach ze wskaźnikiem powtarzalności zakupów na poziomie 95%. Zamawiając u nas tuleje, współpracujesz ze sklepem, który już wielokrotnie rozwiązał Twój problem.

Tuleje pakowane są w papier antykorozyjny, torby foliowe i kartony eksportowe lub drewniane skrzynie według wielkości zamówienia. Małe partie wysyłane są ekspresowo (DHL/FedEx/UPS); zamówienia masowe są wysyłane drogą morską z portu Qingdao (FCL/LCL) lub frachtem lotniczym. Dokumentacja: Faktura handlowa, Lista pakowania, List przewozowy, Świadectwo pochodzenia, Świadectwo badania materiału. Aby uzyskać informacje na temat cen precyzyjnych tulei gwintowanych CNC, zamówień hurtowych lub ofert, skontaktuj się z naszym zespołem ds. eksportu.

Często zadawane pytania

P1: Czy możesz obrabiać tuleje z mojego rysunku lub próbki?

A1: Tak. Prześlij nam rysunek 2D/3D (PDF, AI) lub próbkę fizyczną. Sprawdzamy projekt, potwierdzamy materiał i tolerancje oraz wykonujemy próbki przedprodukcyjne do zatwierdzenia przed masową produkcją.

P2: Jaką tolerancję można zachować na gwintach?

A2: Standardowe klasy gwintów 6H/6g według ISO 965. Do zastosowań precyzyjnych możemy wytrzymać 5H/4h ze średnicą podziałową zweryfikowaną skalibrowanymi miernikami. Podaj nam swoje wymagania dotyczące klasy.

P3: Jak gwarantujecie jakość dużych zamówień?

A3: Kontrola pierwszego artykułu z pełnym raportem, następnie pomiar w trakcie procesu i 100% sortowanie optyczne według ostatecznych wymiarów. Wspieramy również kontrolę strony trzeciej przed wysyłką.

P4: Czy możesz wyprodukować te precyzyjne tuleje gwintowane CNC do niestandardowych rozmiarów i niestandardowych skoków gwintów?

A4: Tak, w pełni dostosowujemy średnicę zewnętrzną, długość, grubość ścianki i specyfikacje gwintu zgodnie z rysunkami technicznymi lub przykładowymi częściami.

P5: Czy mogę poprosić o próbki przed złożeniem zamówienia na produkcję masową?

Odpowiedź 5: Absolutnie. Możemy dostarczyć próbki prototypowe/przedprodukcyjne do testów funkcjonalnych i walidacji montażu przed przystąpieniem do produkcji na pełną skalę.
