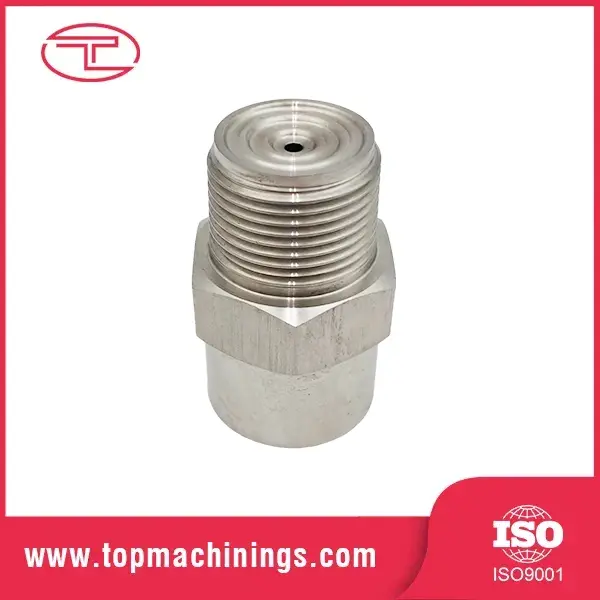

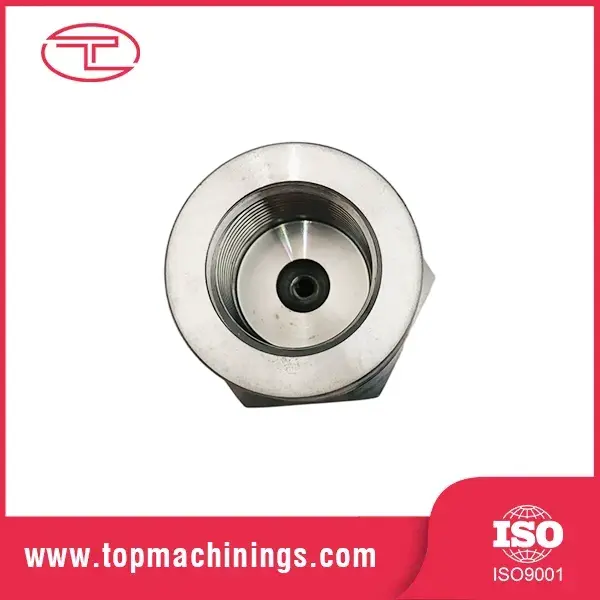

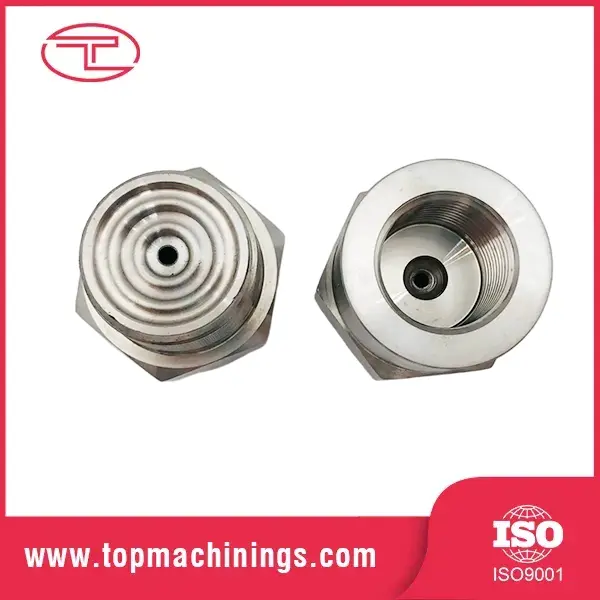

Dysze zraszające ze stali nierdzewnej o pełnym stożku

Wyprodukowane przez Tuoyuan, dostosowane do indywidualnych potrzeb, pełnostożkowe dysze natryskowe ze stali nierdzewnej tworzą kompletny okrągły wzór natrysku. Unikalna struktura wewnętrznych łopatek i duże, gładkie kanały wewnętrzne zapewniają równomierne rozprowadzenie średnich i dużych kropel wody przy różnych natężeniach przepływu i ciśnieniach roboczych.

Wyślij zapytanie

Opis produktu

Dysze zraszające Tuoyuan ze stali nierdzewnej o pełnym stożku wytwarzają w pełni okrągłe strumienie o pełnym stożku pod kątem od 45° do 108°, dostarczając stałe średnie i duże krople w szerokim zakresie przepływu i ciśnienia dzięki zoptymalizowanym wewnętrznym łopatkom i niezakłóconym ścieżkom przepływu.

Standardowe, wykonane maszynowo, pełnostożkowe dysze atomizujące ze stali nierdzewnej zapewniają precyzyjne wymiary umożliwiające pokrycie całego obszaru.

Arkusz danych

Rozmiar gwintu	Kod przepływu	Średnica otworu (mm)	Maksymalna średnica otworu przelotowego (mm)	0,5 bara	0,7 bara	1,5 bara	2 bary	3 bary	4 bary	5 barów	6 barów	7 barów	10 barów	1,5 bara Kąt (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Zasada działania i struktura

Dysze zraszające ze stali nierdzewnej o pełnym stożku zapewniają jednolity, pełnookrągły wzór natrysku dzięki unikalnie zaprojektowanym wewnętrznym łopatkom lub komorze wirowej.

Zawirowanie cieczy: Gdy ciecz wpłynie do dyszy, wewnętrzne łopatki lub elementy wirujące powodują wirowanie cieczy z dużą prędkością.

Mieszanie i atomizacja: Wirująca ciecz miesza się w komorze dyszy. Gdy ciecz wypływa przez otwór, ostra siła ścinająca i nagły spadek ciśnienia natychmiast rozbijają ciecz na drobne kropelki.

Równomierna dystrybucja: Precyzyjnie ukształtowane łopatki gwarantują równomierne pokrycie całego stożka rozpylającego, od zewnętrznej krawędzi aż do środka.

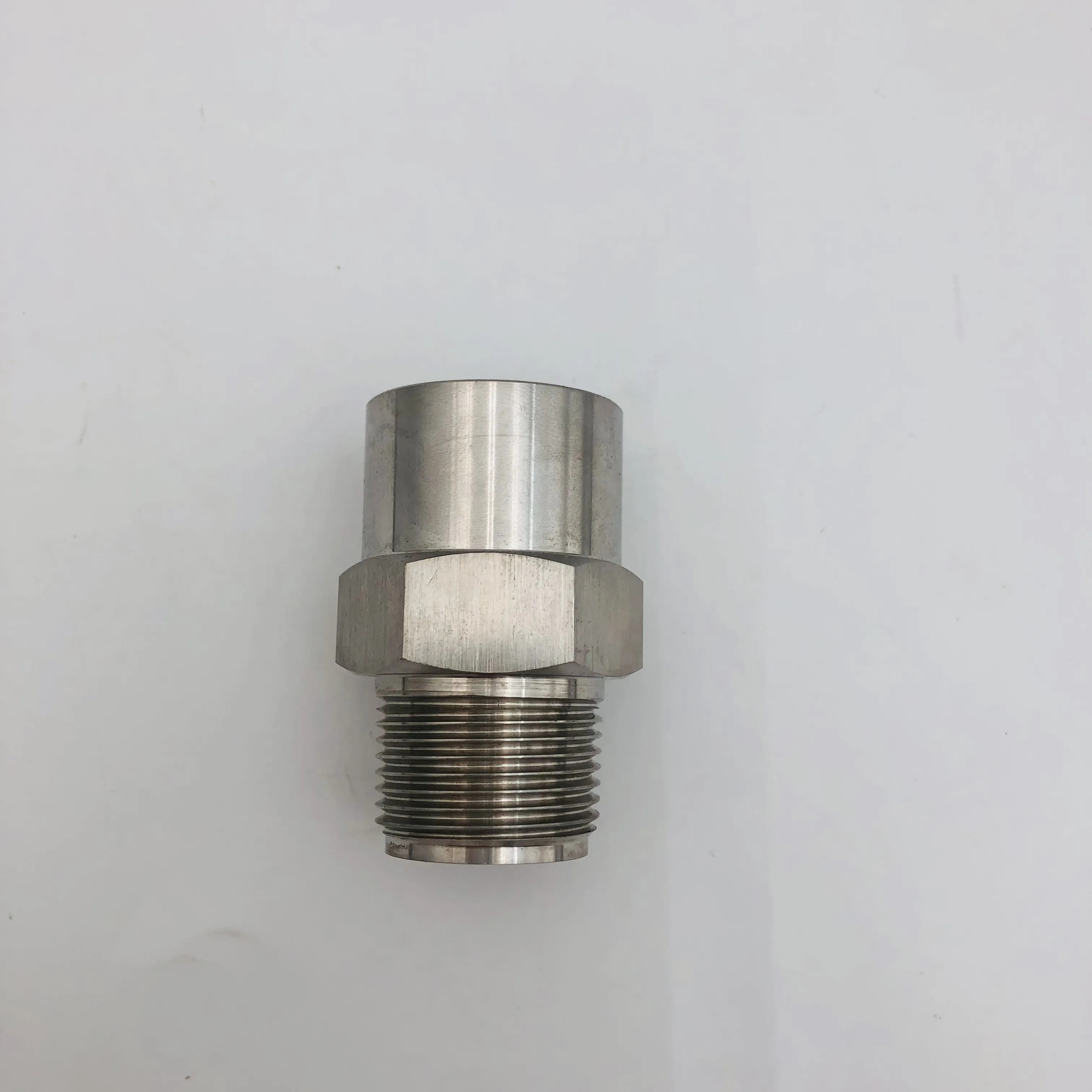

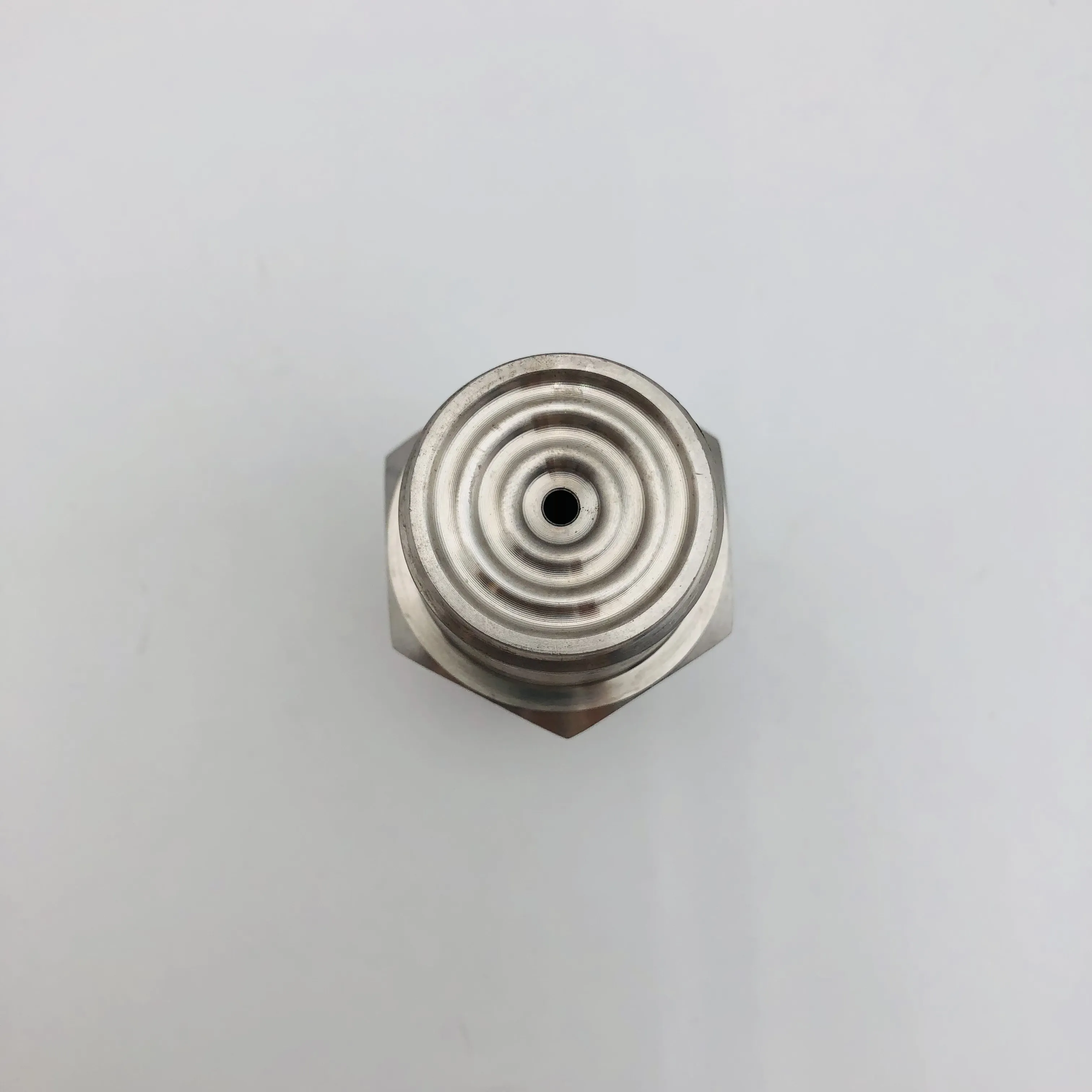

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Studia przypadków klientów i recenzje prawdziwych kupujących

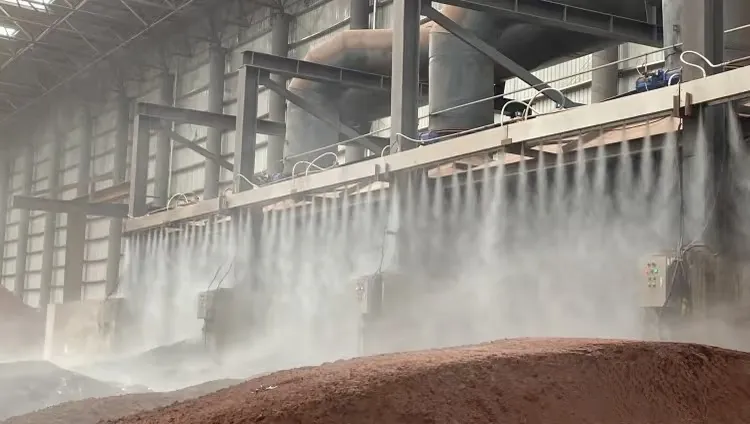

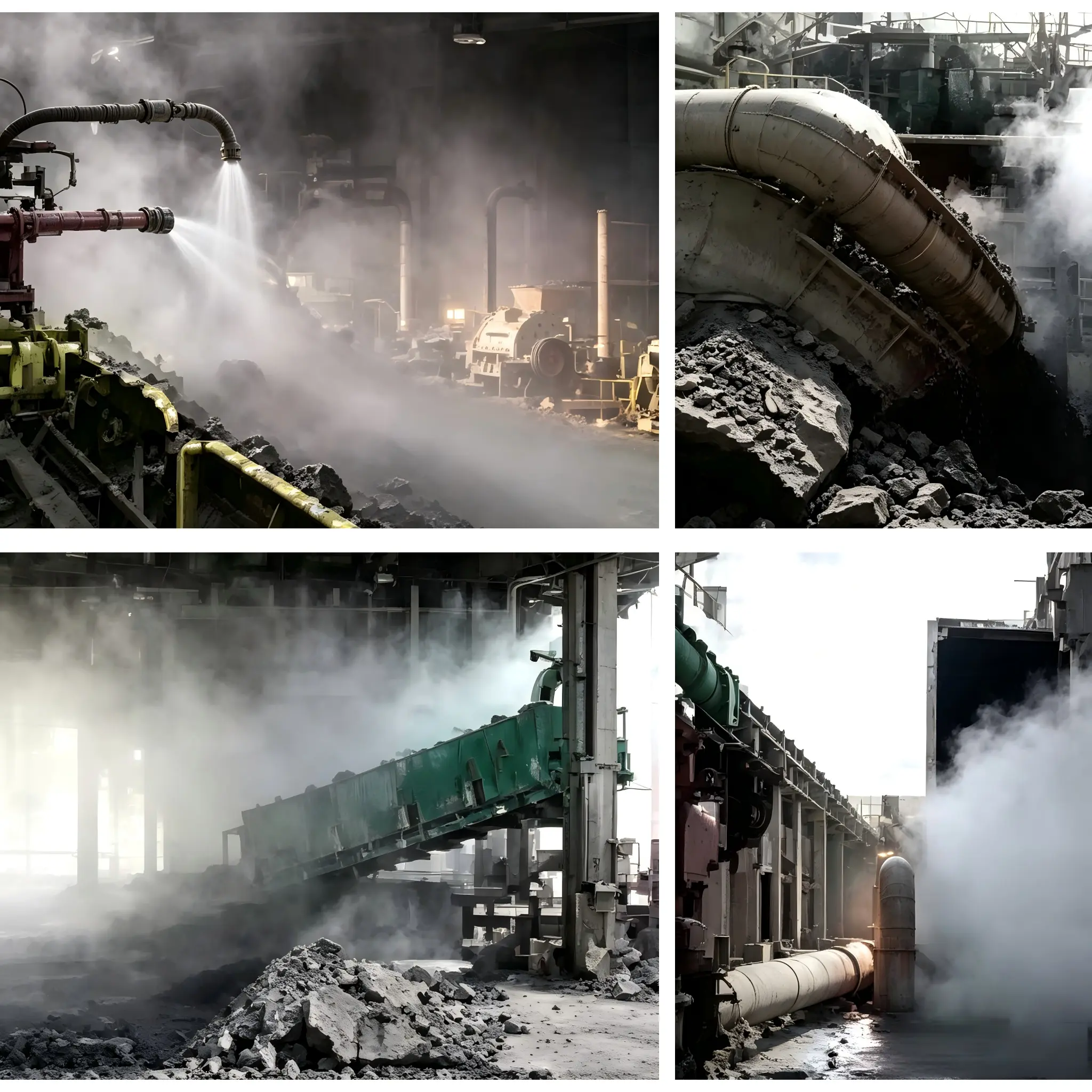

Tło projektu

Duży lokalny kamieniołom kruszywa w Azji Południowo-Wschodniej stanął w obliczu poważnego zanieczyszczenia pyłem w obszarze kruszenia, punktach przeładunku przenośników, placach składowania i korytarzach załadunkowych. Kiedyś w zakładzie stosowano zwykłe żeliwne i plastikowe dysze natryskowe do tłumienia mgły. Te stare dysze miały oczywiste wady: łatwe ścieranie przez zmieszaną wodę osadową, częste wewnętrzne zatykanie pyłem piaskowym, nierównomierny rozproszony strumień, krótki okres użytkowania i częste przestoje związane z wymianą. Poza tym nadmierny unoszący się pył nie spełniał lokalnych standardów kontroli ochrony środowiska, powodując codzienne ograniczenia produkcji.

Dostarczone przez nas niestandardowe rozwiązanie

W zakładzie zastosowano nasze pełnostożkowe dysze natryskowe ze stali nierdzewnej SUS304 i SUS316 do kompleksowej renowacji obiektu. Dopasowaliśmy średniociśnieniowe, szerokokątne modele z pełnym stożkiem do stałych słupów przeciwmgielnych, natryskiwania od góry w warsztacie i zamkniętych rurociągów tłumiących pył z przenośnikiem taśmowym.

Recenzja klienta

"Testowaliśmy już wiele tanich dysz zraszających, ale większość z nich blokowała się przez błoto piaskowe w ciągu tygodnia. Ta dysza ze stożkiem pełnym ze stali nierdzewnej doskonale współpracuje z naszym systemem zraszania na wylocie kruszarki. Rozpylanie stożkowe jest pełne, równomierna mgła, prawie nie zatyka się nawet przy użyciu fabrycznej wody obiegowej. Mniej prac konserwacyjnych, stabilna praca przez cały dzień. Godny zakupu hurtowego w celu ograniczenia pyłu w kamieniołomach. "

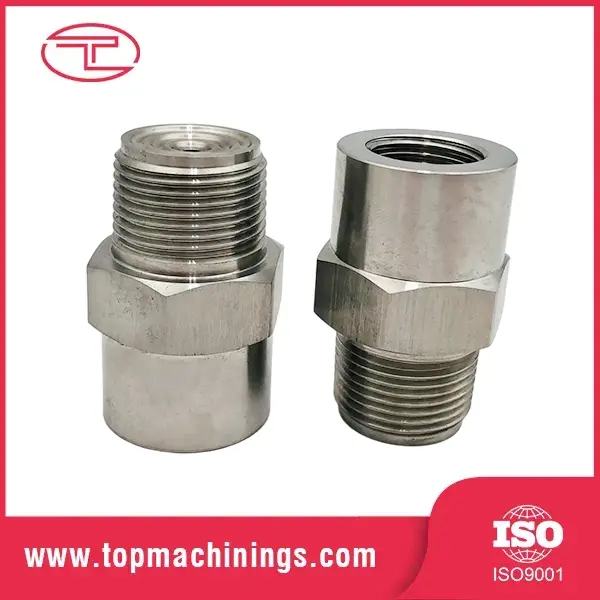

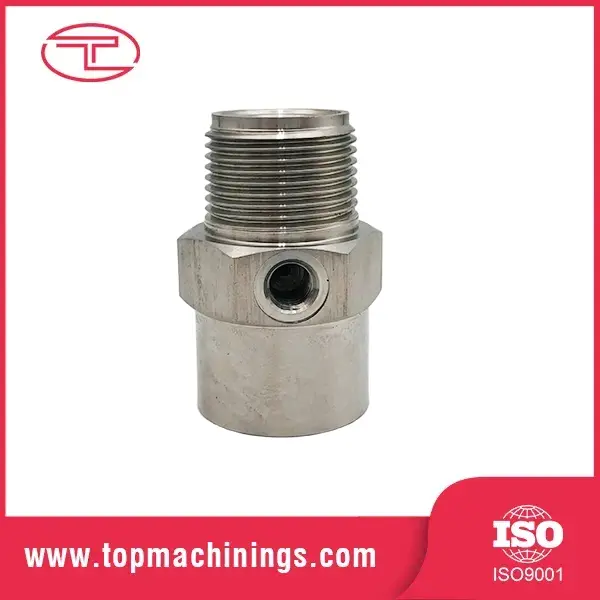

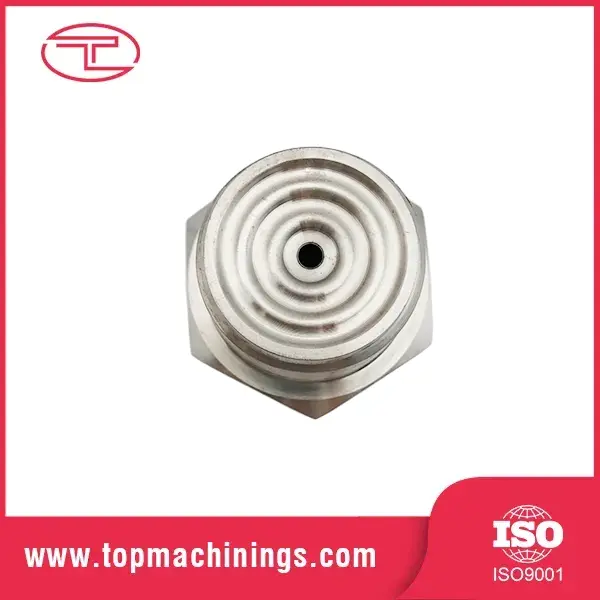

Przykładowy wyświetlacz

Parametr produktu

Nazwa produktu	Dysze natryskowe pełnostożkowe ze stali nierdzewnej
Przybory	304, 316, 316L, mosiądz
Natężenie przepływu	Dostosowane
Kąt natrysku	Dostosowane
Styl	Rozmiar gwintu
Dysze rozpylające BB z pełnym stożkiem	1/8”-2”
Dysze pełnostożkowe HH	1/8”-2”
Dysze pełnostożkowe GG	1/8”-3/4”
Dysze zraszające pełnostożkowe SJV-B	1/8”-3/4”

Zastosowanie pełnostożkowych dysz natryskowych ze stali nierdzewnej

1. Wytwórnie piasku i żwiru wytwarzają dużą ilość unoszącego się pyłu podczas procesu produkcji piasku mechanizmowego i kruszenia. Dysze zraszające ze stali nierdzewnej o pełnym stożku tłumią emisję, rozpylając w powietrze gęstą, drobną mgiełkę wodną. W rezultacie cząsteczki pyłu opadają pod wpływem grawitacji, co zapewnia bardzo skuteczne tłumienie pyłu u źródła.

2. Zakłady przetwórstwa zbóż i oleju łatwo gromadzą łatwopalny pył organiczny podczas rozładunku, transportu i czyszczenia materiałów. System atomizacji precyzyjnie rozpyla mikromgiełkę wodną w punktach przenoszenia materiału. Operacja ta skutecznie zmniejsza potencjalne ryzyko wybuchu pyłu w fabryce.

3. Procesy wytapiania i spiekania w zakładach metalurgicznych generują ogromne ilości toksycznego pyłu i gazów spalinowych o wysokiej temperaturze. Wysokociśnieniowe, pełnostożkowe dysze natryskowe ze stali nierdzewnej skutecznie myją sprzęt warsztatowy, chłodzą gorące piece i tłumią pył z otoczenia. Równomiernie rozmieszczone kropelki zwiększają powierzchnię kontaktu gaz-ciecz, co znacznie przyspiesza neutralizację szkodliwych gazów.

4. Kamiołomy borykają się z poważnym zanieczyszczeniem pyłem podczas robót strzałowych odkrywkowych, wierceń skał i przesiewania kruszywa. Dysze natryskowe ze stali nierdzewnej o pełnym stożku tłumią rozległy pył, eliminują pianę ściekową i szybko schładzają gorące surowce. Ten wszechstronny system dysz służy również jako wysoce skuteczne narzędzie do gaszenia nagłych pożarów.

Często zadawane pytania

P1: Co dokładnie definiuje dysze z pełnym stożkiem ze stali nierdzewnej i jak wygląda wzór natryskiwania?

A1: Ta dysza rozpylająca o pełnym stożku wykorzystuje wewnętrzne łopatki lub komorę wirową do rozbijania cieczy na drobną mgiełkę.

P2: Jakie są główne zmienne, które decydują o wielkości kropel w tych dyszach?

A2: Ciśnienie robocze, średnica kryzy i lepkość cieczy decydują o wielkości kropli. Wyższe ciśnienia powodują szybszy przepływ cieczy przez kryzę, co skutkuje drobniejszą atomizacją.

P3: Stal nierdzewna i mosiądz. jak wybrać odpowiedni materiał?

A3: Stal nierdzewna (304/316L) wytrzymuje ekstremalne temperatury, zużycie i wysokie ciśnienie, co czyni ją standardem branżowym dla zakładów metalurgicznych.

Mosiądz zapewnia płynną obróbkę i przyzwoitą wydajność w przypadku niedrogich, niekorozyjnych konfiguracji, takich jak ogólne chłodzenie lub ochrona przeciwpożarowa.
