Jakie kontrole jakości stosuje Tuoyuan Metal do obróbki metalu?

Obrobiona część albo pasuje do zespołu, albo nie i nie ma pozycji środkowej. W obróbce precyzyjnej werdykt ten zapada na długo przed zakończeniem ostatniej operacji. Decyduje się o tym, kiedy rysunek zostanie odczytany, kiedy przybędzie materiał, kiedy pierwszy artykuł zejdzie z maszyny i kiedy operator dokona pomiaru w połowie partii.

Dlaczego jakości obróbki nie można pozostawić kontroli końcowej

Zanim partia komponentów przejdzie końcową kontrolę, kosztowne decyzje zostały już podjęte. Materiał został zużyty, godziny pracy maszyny przepracowane, a w wielu przypadkach zastosowano operację wykańczającą. Jeśli średnica w tym miejscu jest nieprawidłowa, partia jest złomowana i wymaga dodatkowej obsługi. Kontrola, która faktycznie chroni kupującego, odbywa się na wcześniejszym etapie procesu: podczas przeglądu rysunku, przy pierwszym artykule i przy maszynie w trakcie produkcji. Wszystko później jest raczej potwierdzeniem niż korektą.

Łańcuch inspekcji, którego używamy w każdym projekcie

1. Przegląd rysunków i wymagań

Przed ustawieniem maszyny rysunek jest porównywany z trasą procesu. Sprawdzamy, które wymiary są funkcjonalne, które powierzchnie pasują, gdzie znajdują się punkty odniesienia i czy stos tolerancji jest osiągalny przy przypisanym sprzęcie. Jeżeli elementu nie można zmierzyć sposobem, w jaki jest narysowany, lub gdy bez notatki podana jest tolerancja mniejsza niż dopuszczalna w procesie, konsultujemy to z kupującym przed cięciem metalu. Ten etap jest bezpłatny; ta sama rozmowa po zakończeniu produkcji nie jest.

2. Weryfikacja materiału przychodzącego

Pręty dostarczane są z certyfikatem materiałowym, który jest sprawdzany pod kątem zgodności ze specyfikacją zakupu pod kątem gatunku, temperamentu i stanu. Aluminium 6061 i 7075, mosiądz C360 i C260, stal nierdzewna 303, 304 i 316L oraz tytan to gatunki, które spotykamy najczęściej. Jeżeli zastosowanie wiąże się z bezpieczeństwem, potwierdzamy twardość na próbce i zachowujemy numer partii, aby można było prześledzić gotową część do ciepła lub partii, z której pochodzi.

3. Kontrola pierwszego artykułu

Pierwszy artykuł jest najważniejszym pomiarem w całym zamówieniu. Sprawdza się go w odniesieniu do całego rysunku, a nie tylko wymiarów krytycznych, i podaje rzeczywiste zmierzone wartości, a nie ocenę pozytywną lub negatywną. Kupujący zazwyczaj zatwierdzają produkcję na podstawie tego raportu. Wstrzymujemy pierwszy artykuł do czasu otrzymania pisemnej zgody kupującego, tak aby odpowiedzialność za specyfikację była jasna po obu stronach.

4. Kontrole w trakcie procesu

Podczas cyklu wymiary są mierzone z określoną częstotliwością, a nie według uznania operatora. NAczęści toczone, co zwykle oznacza średnicę i długość przy każdej wymianie narzędzia oraz w odstępach pomiędzy; w przypadku części frezowanych, położenie i głębokość, które odpowiadają za pasowanie. Jakikolwiek dryf poza pasmem kontrolnym powoduje zatrzymanie cyklu i uruchomienie regulacji przed przekazaniem większej ilości materiału.

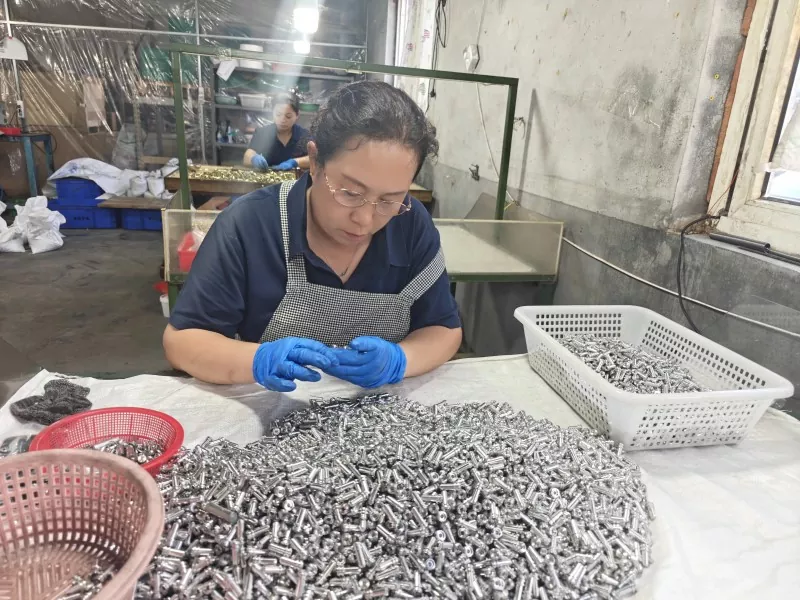

5. Kontrola końcowa i dokumentacja

Kontrola końcowa przeprowadzana jest w oparciu o rysunek i zatwierdzony pierwszy artykuł. Instrumenty w naszym obszarze inspekcji obejmują współrzędnościową maszynę pomiarową, mikroskop narzędziowy, wieloprzegubowe ramię pomiarowe, wysokościomierze, czujniki zegarowe, granitową płytkę powierzchniową i tester chropowatości. Dokładność wymiarowa w naszych pracach zwykle utrzymuje się na poziomie plus minus 0,01 mm i 0,005 mm, jeśli wymaga tego rysunek, przy chropowatości powierzchni w zakresie Ra 0,4 do 3,2 mikrometra, w zależności od funkcji powierzchni.

6. Weryfikacja przed wysyłką

Przed zapakowaniem przesyłki sprawdzana jest ilość, wykończenie, stan gwintu i oznakowanie względem zamówienia oraz wykonywane są zdjęcia zapakowanego towaru. W przypadku zamówień międzynarodowych ma to większe znaczenie niż w przypadku zamówień krajowych, ponieważ brakujący szczegół odkryty w miejscu przeznaczenia wiąże się z kosztami pełnego zwrotu, a nie krótkiej podróży między dwoma budynkami.
