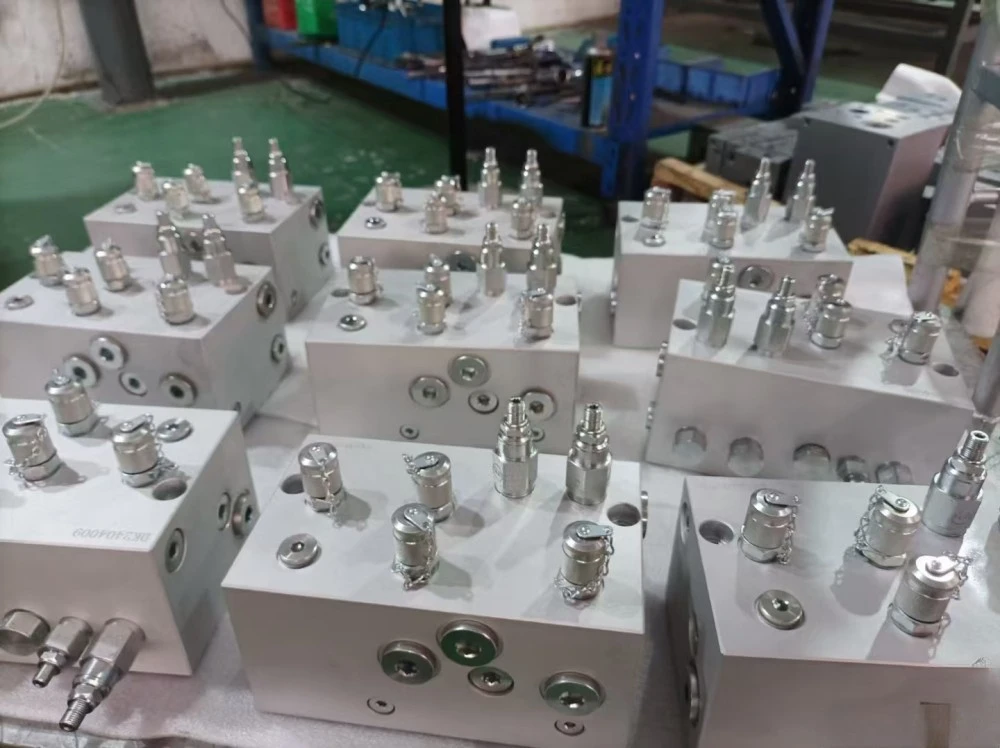

Złącze hydrauliczne obrabiane CNC

Obrabiane CNC złącze hydrauliczne to złącze hydrauliczne łączące węże, rury, pompy, zawory i cylindry w układzie hydraulicznym. Wygląda prosto — metalowy korpus z gwintami i powierzchnią uszczelniającą — ale działa w brutalnych warunkach: ciśnienie od 50 do ponad 400 barów, wahania temperatury, wibracje i płyn hydrauliczny, który znajduje każdą ścieżkę wycieku tak, jak woda znajduje pęknięcie.

Zadaniem złączki jest uszczelnienie. Niezależnie od tego, czy jest to kołnierz JIC 37°, ORFS (uszczelnienie czołowe typu O-ring), gwint równoległy BSPP, czy gwint stożkowy NPT, geometria uszczelnienia jest obrabiana z precyzją mikronową. Powierzchnia uszczelniająca nieokrągła o 0,02 mm to złącze, które płacze. Gwint z rozdartym korzeniem to złączka, która wydmuchuje się pod ciśnieniem. Dlatego też jakość obróbki nie jest tutaj „miła” – jest to kwestia bezpieczeństwa.

Kluczowe cechy i zalety złącza hydraulicznego obrabianego CNC

Powierzchnie uszczelniające obrobione maszynowo, niewystarczająco dobre Stożek kielichowy 37°, rowek O-ringu i powierzchnie gniazd są obrabiane z kontrolowanymi tolerancjami (kąt gniazda ±0,5°, wykończenie powierzchni Ra maks. 0,8 μm). Właściwa powierzchnia uszczelniająca utrzymuje ciśnienie 350 barów wewnątrz rury i poza pomieszczeniem ze sprzętem.

Czyste, ostre nici Nici są przycinane lub walcowane do 6g/6H z pełnym profilem – bez podartych korzeni, bez zawiniętych grzbietów. Gwinty stożkowe (NPT/BSPT) są sprawdzane za pomocą sprawdzianów pierścieniowych L1/L2, aby zagwarantować szczelne i nieszczelne połączenie.

Pewność sprawdzona pod ciśnieniem Testujemy ciśnieniowo złączki do 1,5-krotności znamionowego ciśnienia roboczego na pobranych partiach, a każde złączki poddajemy kontroli wizualnej i wymiarowej. W przypadku zastosowań krytycznych dostępna jest 100% próba ciśnieniowa.

Materiał odpowiedni dla płynu Stal węglowa ocynkowana do standardowych systemów na olej mineralny; stal nierdzewna 316 do cieczy spożywczych, morskich i agresywnych; mosiądz do niskociśnieniowych instalacji pneumatycznych i wodnych. Właściwy materiał zapobiega korozji galwanicznej i przedwczesnym awariom.

Czystość, którą możesz określić Złączki są czyszczone ultradźwiękowo i pakowane zgodnie ze specyfikacją czystości — w tym klasami czystości ISO 4406 dla wrażliwych systemów serwo i proporcjonalnych.

Specyfikacje produktu

Typowe zastosowania

Jako producent i dostawca złączek hydraulicznych obrabianych CNC, Tuoyuan Metal dostarcza złącza hurtowo po cenach fabrycznych dla:

Hydraulika mobilna — koparki, ładowarki, maszyny rolnicze

Przemysłowe układy hydrauliczne — prasy, wtryskarki, obrabiarki

Obwody hydrauliczne maszyn budowlanych

Układy hydrauliczne morskie i offshore (nierdzewne 316)

Linie do przetwarzania żywności i płynów farmaceutycznych

Stanowiska testowe, systemy smarowania i obwody pneumatyczne

Proces produkcyjny

Złączki hydrauliczne są obrabiane z prętów na tokarkach CNC — często w jednym cyklu mocowania. Korpusy sześciokątne są toczone, wiercone, gwintowane, a geometria uszczelnienia (stożek kielichowy, rowek O-ringu lub stożek) jest wycinana za pomocą dedykowanego narzędzia. Metoda pojedynczej konfiguracji utrzymuje powierzchnię uszczelniającą koncentrycznie względem gwintu.

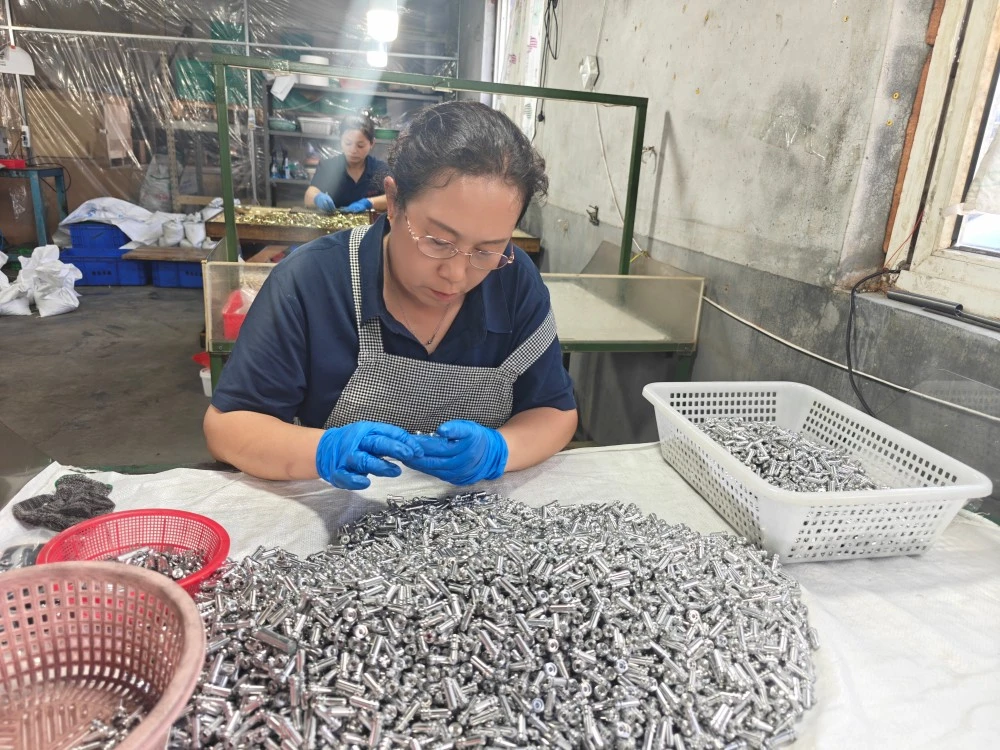

Po obróbce złącza są usuwane z zadziorów – szczególnie na powierzchniach uszczelniających – a następnie poddawane obróbce powierzchniowej (cynkowanie, cynkowanie niklowe lub pasywacja). Złączki są czyszczone ultradźwiękowo w celu usunięcia wiórów i pozostałości, a następnie sprawdzane: sprawdzanie gwintu, sprawdzanie kąta osadzenia, pomiar wymiarów i badanie ciśnienia próbki.

Dlaczego warto wybrać metal Tuoyuan

Precyzja obróbki tam, gdzie się liczy Nasze tokarki CNC charakteryzują się powtarzalną dokładnością pozycjonowania wynoszącą ≤±0,003 mm, a rutynowo wykonujemy obróbkę łączników z dokładnością do ±0,01 mm – czyli zakres tolerancji, który utrzymuje powierzchnie uszczelniające w prawidłowym położeniu, a gwinty w czystości.

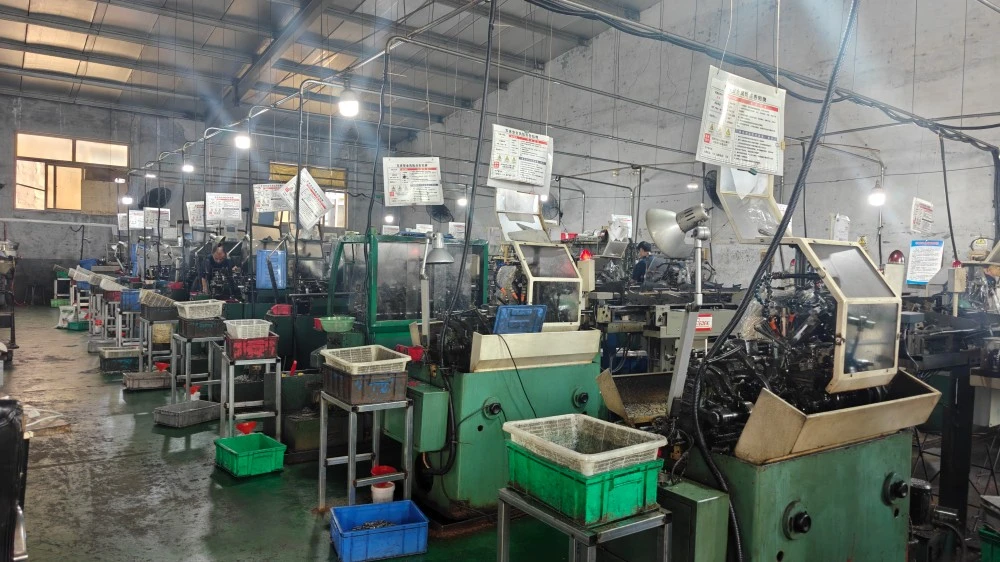

Dekada wiedzy specjalistycznej w zakresie obróbki metali Ponad 10 lat w produkcji precyzyjnych części toczonych, z fabryką o powierzchni 5000 m², 20 tokarkami CNC i roczną wydajnością na poziomie 100 milionów sztuk. Obrabialiśmy każdy standard złączek z tego katalogu — wiele razy.

Reakcja dotycząca jakości w ciągu 48 godzin W przypadku wykrycia problemu odpowiadamy w ciągu 48 godzin i przejmujemy pełną odpowiedzialność za odszkodowanie zgodnie z ustaleniami. To zaangażowanie, konsekwentnie honorowane, jest powodem, dla którego 95% naszych klientów ponownie składa zamówienie.

Dokumentacja gotowa do eksportu Certyfikaty materiałowe, raporty z inspekcji i protokoły prób ciśnieniowych są dostarczane z każdym zamówieniem. Dostępna koordynacja kontroli przez stronę trzecią.

Pakowanie i wysyłka

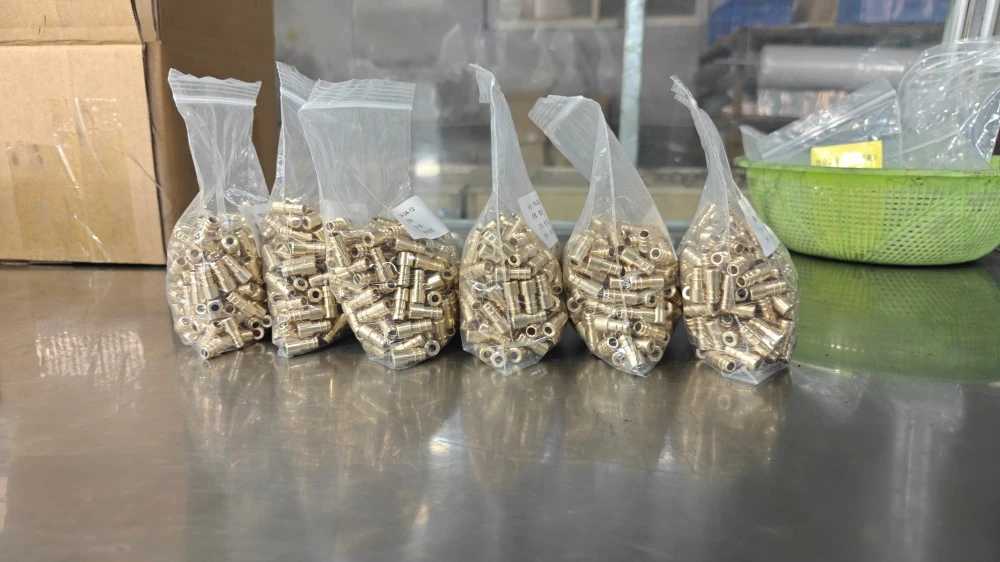

Okucia są czyszczone, zabezpieczane antykorozyjnie i pakowane w worki foliowe, kartony lub drewniane skrzynie eksportowe. Transport ekspresowy, lotniczy i morski dostępny z portu Qingdao. Dokumentacja: Faktura handlowa, Lista pakowania, List przewozowy, Świadectwo pochodzenia, Świadectwo badania materiału. Aby uzyskać informacje na temat cen złączek hydraulicznych obrabianych CNC, zamówień hurtowych lub ofert, skontaktuj się z naszym zespołem ds. eksportu.

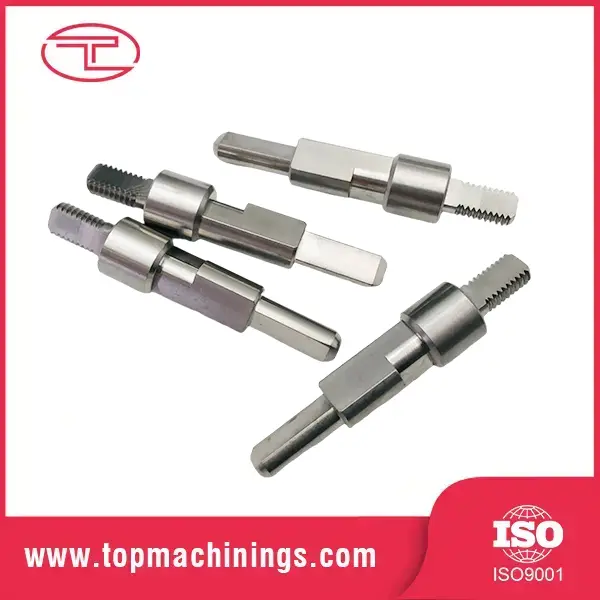

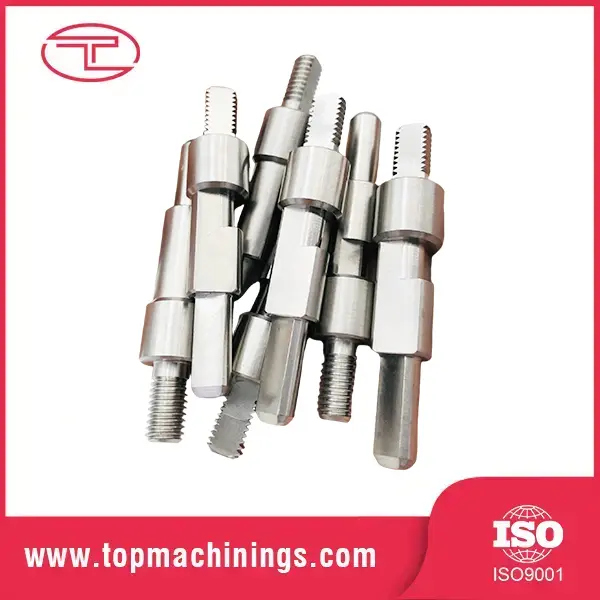

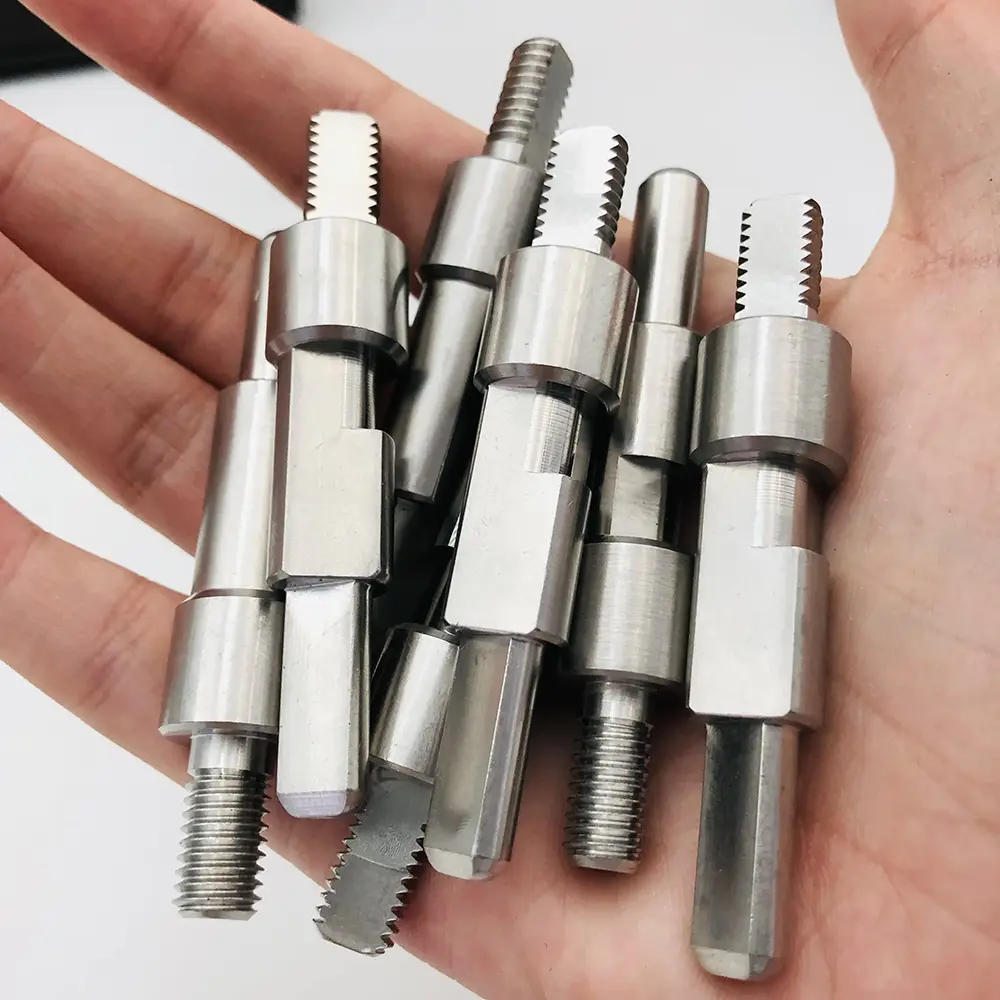

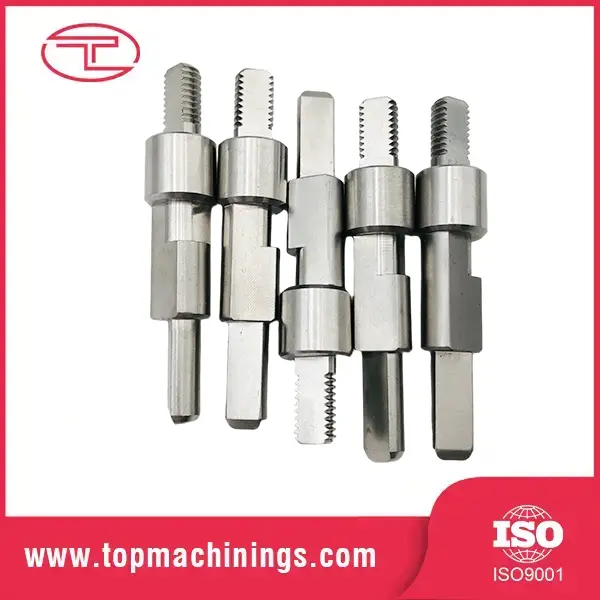

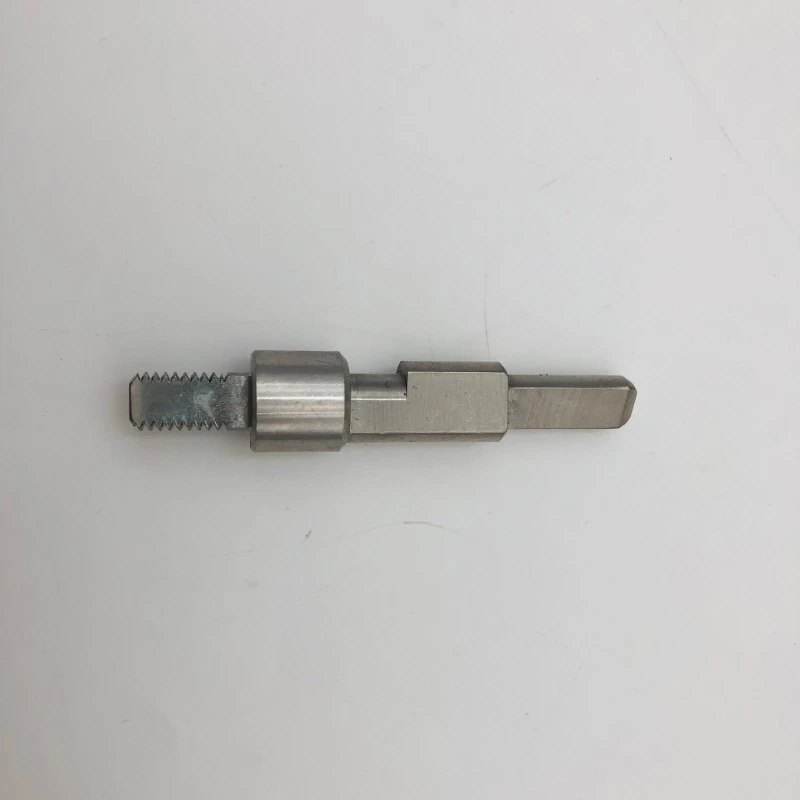

Precyzyjne wały gwintowane do urządzeń przemysłowych

Klient: Europejski Producent Sprzętu Hydraulicznego

Branża: Zasilanie płynami i automatyka przemysłowa

Materiał: stal nierdzewna/stal węglowa

Proces: Precyzyjne toczenie CNC, frezowanie, gwintowanie i obróbka cieplna

Klient potrzebował niestandardowych wielostopniowych wałów gwintowanych o wąskich tolerancjach i gładkim wykończeniu powierzchni, aby zapobiec wyciekom i zużyciu mechanicznemu w wysokociśnieniowych zespołach hydraulicznych. Standardowe komponenty rynkowe nie spełniły określonych wymagań dotyczących momentu obrotowego i wyrównania.

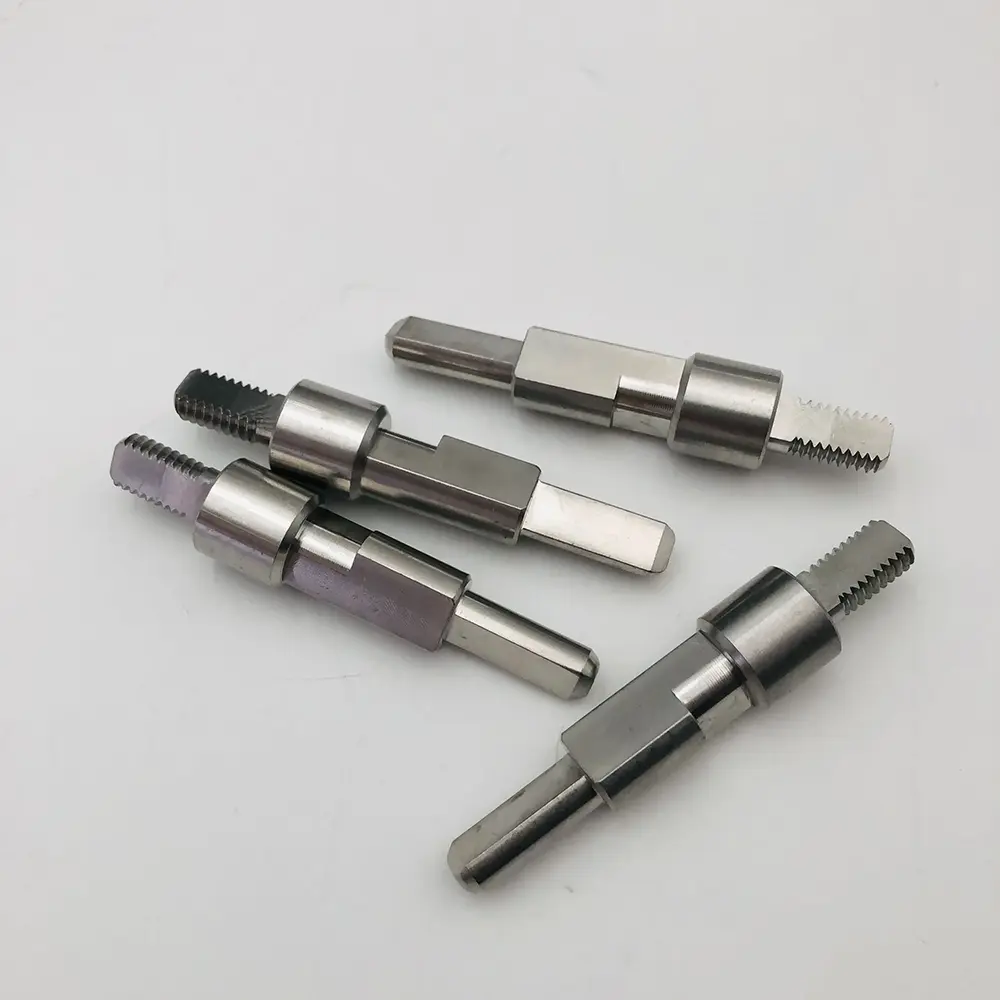

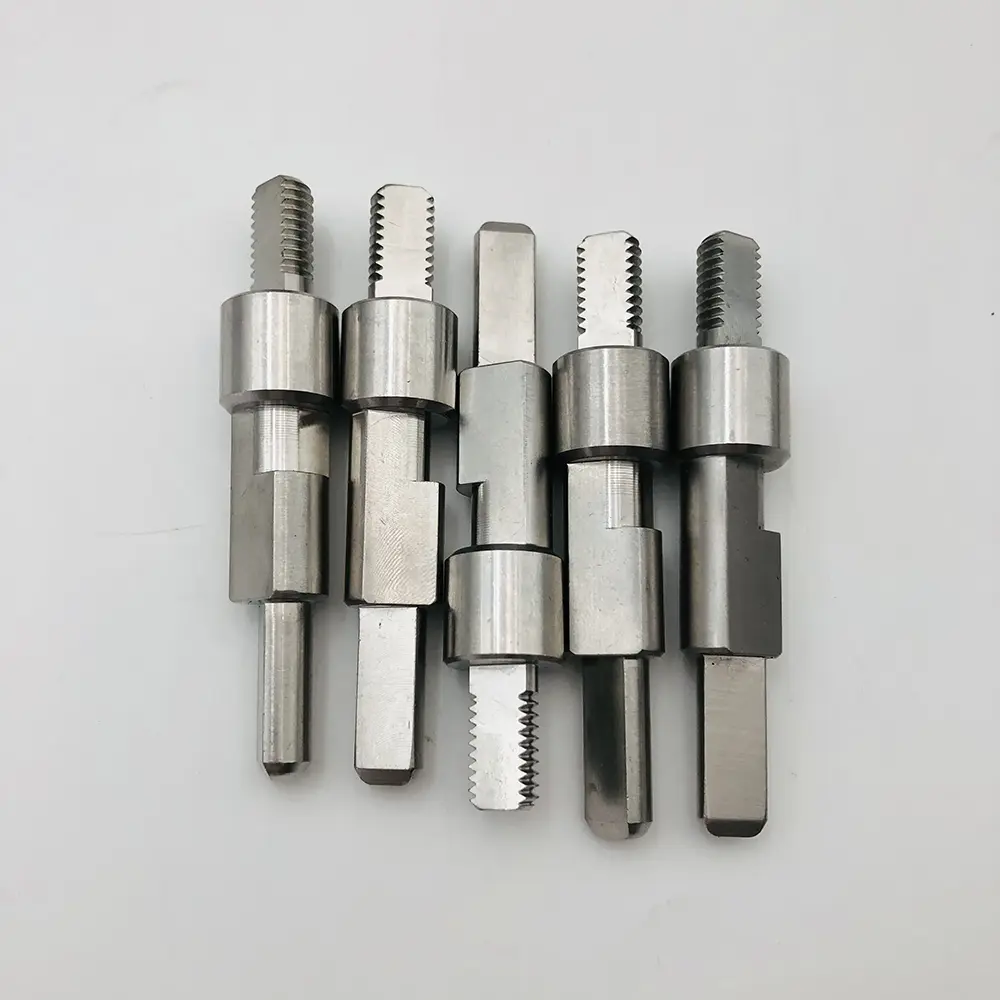

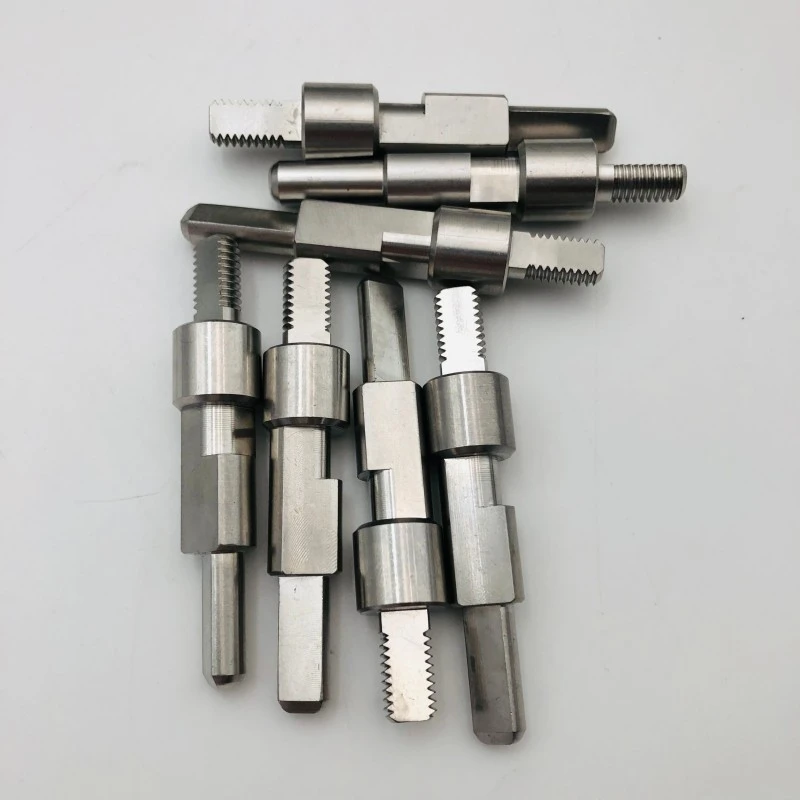

Korzystając z wieloosiowych szwajcarskich tokarek i precyzyjnych frezarek CNC, wyprodukowaliśmy niestandardowe wały z dokładnymi profilami gwintów i elementami frezowanymi na płasko, zgodnie z rysunkami technicznymi klienta. Przed wysyłką zastosowano ścisłą kontrolę jakości, obejmującą 100% kontrolę grubości gwintu i kontrolę chropowatości powierzchni.

Często zadawane pytania

P: Jakiego standardu mocowania powinienem użyć?

Odp.: To zależy od regionu i końcówek węża: JIC jest powszechny w Ameryce Północnej, BSP w Europie/Azji, metryczny DIN w Niemczech, ORFS, gdzie liczą się wibracje i szczelność. Prześlij nam swoje aktualne okucia lub rysunki, a my zidentyfikujemy standardowe i pasujące do dostaw okucia.

P: Jakie ciśnienie może wytrzymać Twoja armatura?

Odp.: Standardowe złącza są przystosowane do ciśnienia roboczego 350 barów; konfiguracje wysokociśnieniowe do 630 barów. Pobrane próbki poddajemy próbie ciśnieniowej pod ciśnieniem 1,5 x ciśnienie znamionowe.

P: Czy możesz dostarczyć złączki ze stali nierdzewnej do użytku spożywczego lub morskiego?

Odp.: Tak — dostępne są złączki SUS316 z wykończeniem pasywacyjnym do zastosowań spożywczych, morskich i farmaceutycznych. Dostarczone atesty materiałowe.

P: Czy oferujecie niestandardowe okucia na rysunek?

Odp.: Tak, naszą specjalnością są całkowicie niestandardowe okucia. Wyślij rysunek lub próbkę, a my wykonamy obróbkę dokładnie według Twojej geometrii, łącznie z niestandardowymi konfiguracjami portów.

P: Jakie jest Twoje MOQ i czas dostawy złącza hydraulicznego obrabianego CNC?

Odp.: Próbki: 3–5 dni, elastyczne MOQ. Produkcja: średnio 15 dni. Fracht morski z Qingdao lub ekspres w przypadku pilnych małych zamówień.
