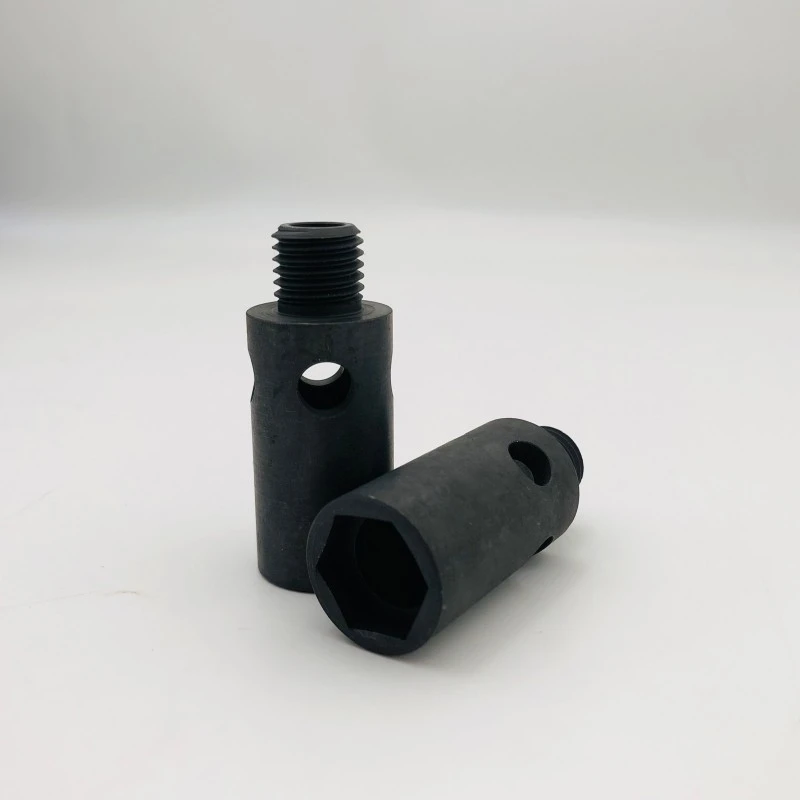

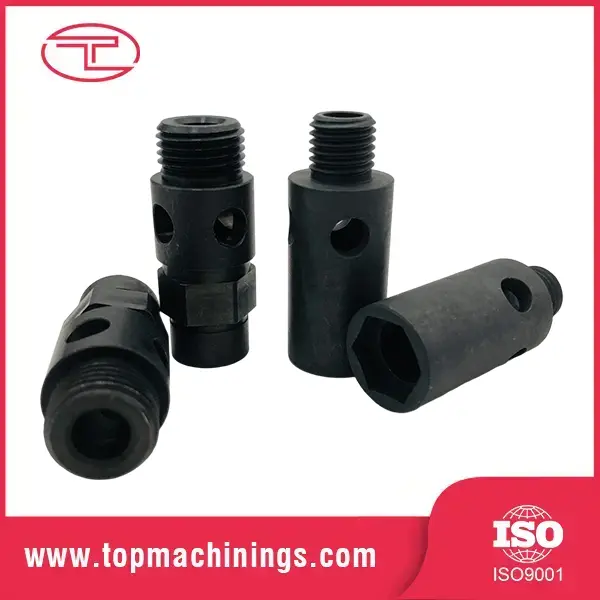

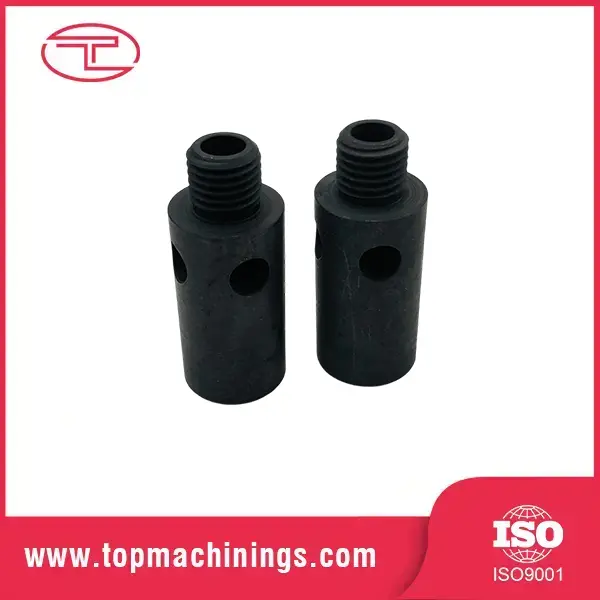

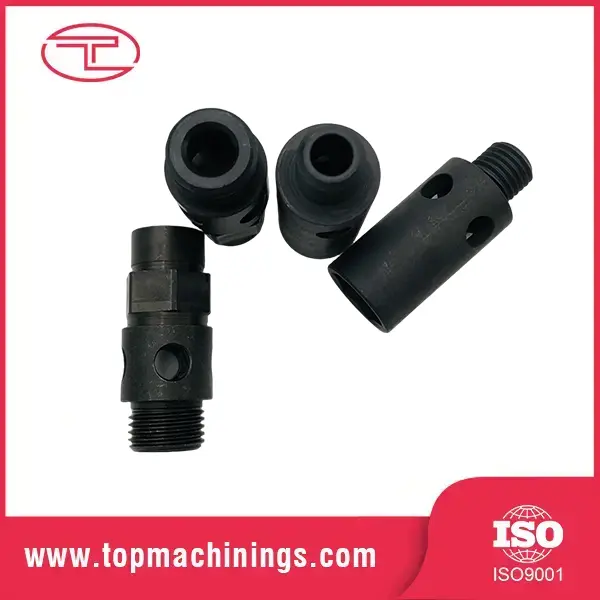

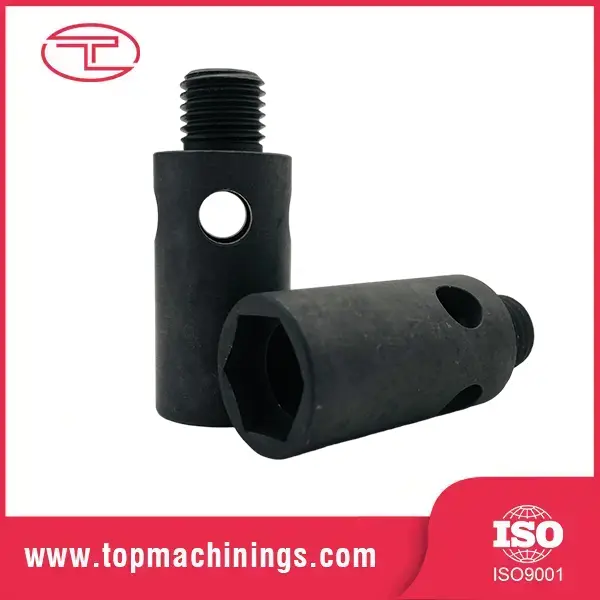

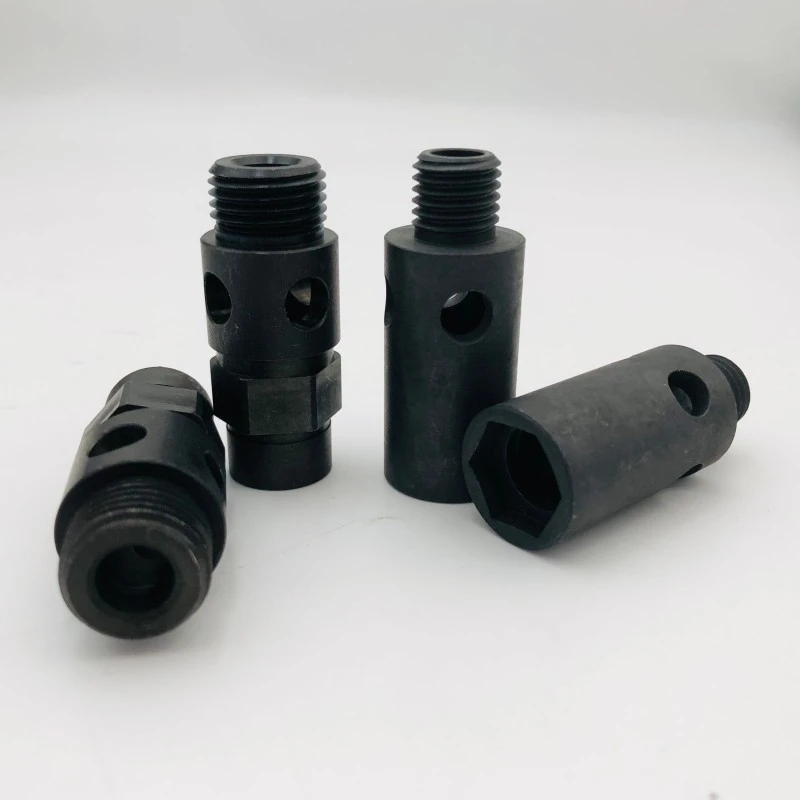

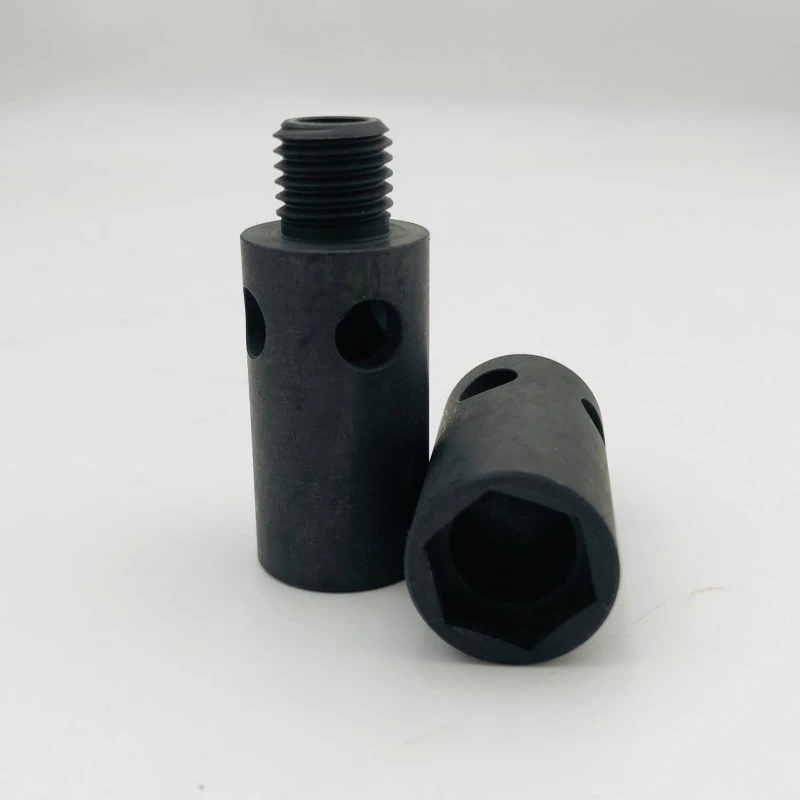

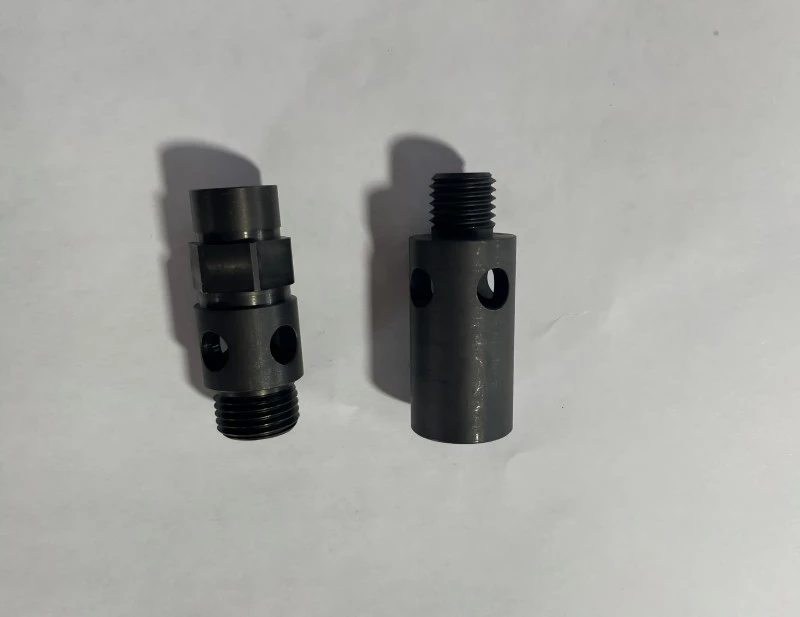

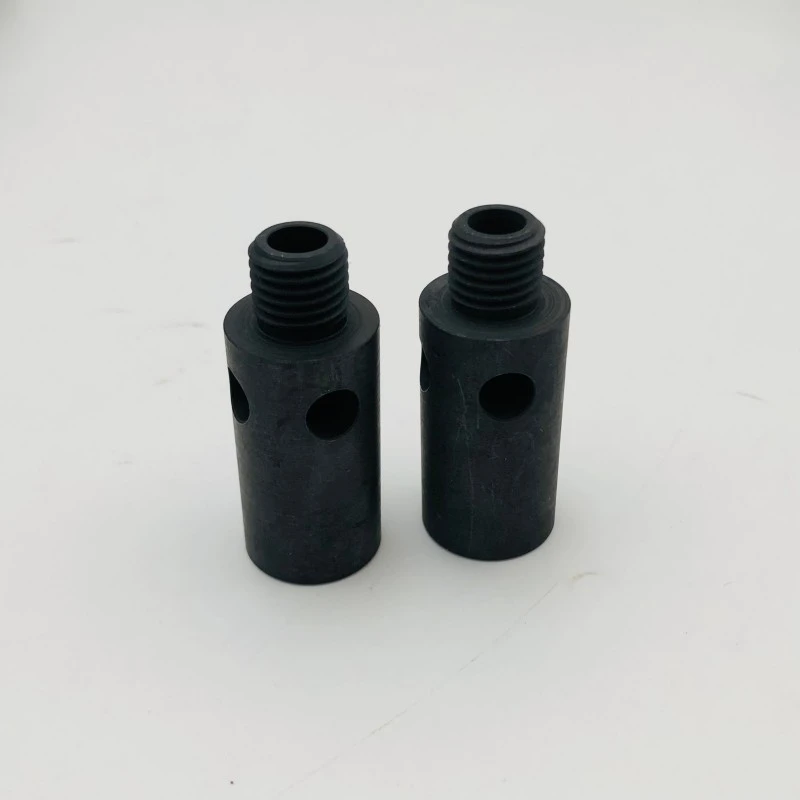

Precyzyjny wał gwintowany do obróbki CNC

Wał gwintowany to cylindryczny element obrotowy z gwintami obrobionymi maszynowo na części lub na całej długości. Klasycznym przykładem jest śruba pociągowa – serce każdej maszyny CNC, drukarki 3D i siłownika liniowego – gdzie gwint łączy się z nakrętką, aby przekształcić obrót w precyzyjny ruch liniowy. Jednak precyzyjny wał gwintowany obrabiany CNC pojawia się również jako wał silnika z gwintowanymi końcami, drążki kierownicze, śruby regulacyjne i wały zasilające.

To, co odróżnia dobry wał gwintowany od złego, jest niewidoczne na pierwszy rzut oka i katastrofalne w eksploatacji: dokładność skoku gwintu na całej długości. Śruba pociągowa o skumulowanym błędzie skoku wynoszącym 0,1 mm na metr przesuwu spowoduje nieprawidłowe ustawienie obrabiarki o 0,1 mm — za każdym razem. Na tym polega różnica między częścią precyzyjną a częścią problematyczną.

Względy projektowe i materiałowe

Typowe gatunki: 4140/42CrMo, 1045 (do zastosowań ogólnych), SUS303/316 (odporność na korozję), 6061-T6 (lekki)

Kształty gwintów: Acme, trapezowe, metryczne ISO, UNC/UNF, kompatybilne ze śrubą kulową

Obróbka cieplna: hartowanie indukcyjne boków gwintu, hartowanie na wskroś lub nawęglanie

Cechy krytyczne: otwory centrujące do szlifowania, rowki wpustowe, płaskie, otwory krzyżowe i średnice stopniowe

Współosiowość pomiędzy średnicą podziałową gwintu a czopami łożyska: ≤ 0,02 mm TIR

Prostoliniowość: standardowo 0,05 mm/m, 0,02 mm/m dla gatunków precyzyjnych

W przypadku precyzyjnego wału gwintowanego do obróbki CNC wybór materiału jest decyzją dotyczącą wydajności: hartowany i szlifowany 4140 zapewnia długą żywotność i stabilność wymiarową; Aluminium 6061 zapewnia lekki ruch o niskiej bezwładności w zastosowaniach wymagających dużych prędkości. Zalecamy ten gatunek na podstawie obciążenia, prędkości i cyklu pracy – a nie tylko ceny.

Kluczowe funkcje i zalety

Dokładne gwinty na całej długości

Gwinty są nacinane jednopunktowo lub frezowane pod kontrolą CNC, a dokładność podziałki jest weryfikowana na całej długości gwintu – nie tylko na sprawdzianie. W przypadku precyzyjnego wału gwintowanego do obróbki CNC utrzymujemy skumulowany błąd podziałki w granicach 0,02 mm na 300 mm, dzięki czemu maszyna ustawia się prawidłowo w każdym punkcie ruchu.

Koncentryczny związek wątku z czasopismem

Gwinty i czopy łożysk są obrabiane w jednym ustawieniu lub w centrach pomiędzy dwiema operacjami, utrzymując bicie poniżej 0,02 mm. Wał, który pracuje prawidłowo, zużywa się równomiernie, mniej wibruje i wydłuża żywotność łożyska.

Obróbka cieplna dostosowana do obciążenia

Hartowanie indukcyjne na bokach gwintu zapewnia odporną na zużycie powierzchnię, utrzymując jednocześnie wytrzymałość rdzenia w celu przenoszenia momentu obrotowego. W przypadku zastosowań wymagających dużej liczby cykli nawęglamy lub hartujemy na wskroś zgodnie z Twoją specyfikacją.

Średnice podłoża tam, gdzie ma to znaczenie

Czopy łożysk i powierzchnie uszczelnień można szlifować cylindrycznie do Ra 0,2 μm z tolerancją ± 0,003 mm — wykończenie powierzchni, które zapewnia szczelność uszczelek i cichą pracę łożysk przy wysokich obrotach.

One-Stop: wał + złączki

Obrabiamy cały wał: gwinty, rowki wpustowe, płaskowniki, otwory nawiercane krzyżowo i końcówki gwintowane — jedna część, jeden dostawca, jeden standard jakości. Żadnego drugiego dostawcy, żadnego układania tolerancji pomiędzy komponentami.

Specyfikacje produktu

Typowe zastosowania

Jako producent i dostawca precyzyjnych wałów gwintowanych do obróbki CNC, Tuoyuan Metal dostarcza wały luzem po cenach fabrycznych dla:

Śruby pociągowe i wały kompatybilne ze śrubą kulową do maszyn CNC i drukarek 3D

Wały silników z końcówkami gwintowanymi do sprzęgieł i kół pasowych

Elementy siłownika liniowego i siłownika elektrycznego

Ściągi i śruby regulacyjne do urządzeń przemysłowych

Elementy gwintowane układu kierowniczego i zawieszenia samochodowego

Wały podające do maszyn tekstylnych, pakujących i drukarskich

O nas

Obróbka precyzyjna to nasza podstawowa działalność

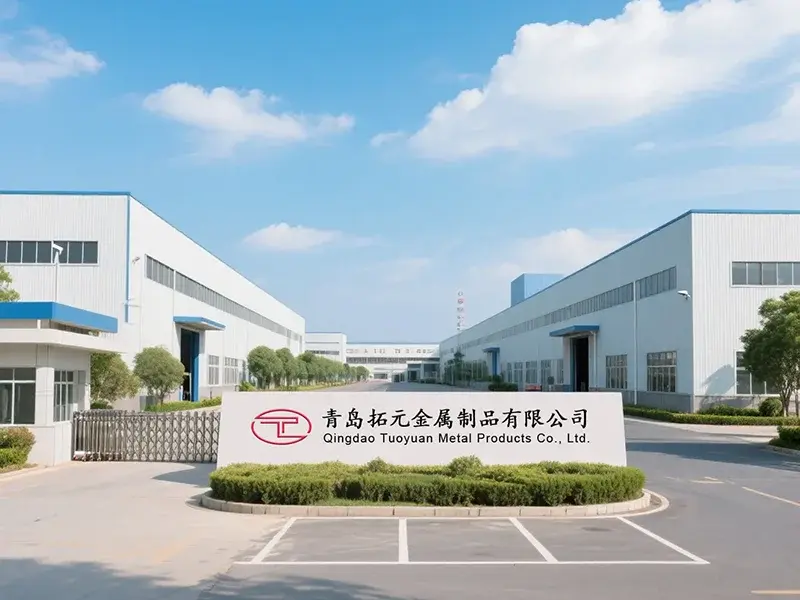

Tuoyuan Metal specjalizuje się w precyzyjnie toczonych częściach i komponentach obrabianych CNC — precyzyjny wał gwintowany w obróbce CNC jest obecnie w naszej sterówce. Dziesięć lat doświadczenia w obróbce, 20 szybkich tokarek CNC, 5 centrów obróbczych i roczna zdolność produkcyjna na poziomie 100 milionów sztuk.

Sprawdzone na rynkach Ameryki Północnej

60% naszej sprzedaży trafia do Ameryki Północnej, gdzie klienci wymagają wąskich tolerancji i niezawodnych dostaw. Wskaźnik powtórnych zakupów na poziomie 95% oznacza, że ​​nasi klienci ponownie składają zamówienie — jest to najsilniejszy dostępny certyfikat jakości.

Szybka i przejrzysta komunikacja

Nasz zespół sprzedaży mówi biegle po angielsku i odpowiada w ciągu 24 godzin. W przypadku problemów z jakością odpowiedź jest udzielana w ciągu 48 godzin. Żadnych barier językowych, żadnych ominięć.

Wbudowane wsparcie inżynieryjne

Nie masz pewności co do materiału lub obróbki cieplnej? Wyślij nam swoją aplikację, a my zarekomendujemy odpowiednią ocenę i proces. Wspieramy od prototypu do masowej produkcji.

Często zadawane pytania

P: Czy produkujesz śruby pociągowe? Jaką dokładność możesz osiągnąć? Odp.: Tak — śruby pociągowe to jedna z naszych specjalizacji. Gatunek standardowy utrzymuje ±0,05 mm na 300 mm; gatunek precyzyjny utrzymuje skumulowany błąd podziałki ± 0,02 mm. Dla większej dokładności polecamy śruby kulowe, które również możemy dostarczyć.

P: Czy można obrobić wał na podstawie próbki? Odp.: Tak, wykonujemy inżynierię wsteczną na podstawie próbek fizycznych i rysunków. Mierzymy próbkę, tworzymy rysunek i potwierdzamy przed produkcją.

P: Jaką obróbkę cieplną polecacie dla gwintu odpornego na zużycie? Odp.: W przypadku większości precyzyjnych wałów gwintowanych i siłowników związanych z obróbką CNC właściwym wyborem jest hartowanie indukcyjne boków gwintu do HRC 45–55 — twarda powierzchnia, wytrzymały rdzeń. W przypadku ekstremalnego zużycia dostępne jest nawęglanie lub pełne hartowanie.

P: Czy możesz utrzymać podaną tolerancję średnicy? O: Tak. Średnice toczone utrzymują ±0,02 mm; szlifowane średnice mieszczą się w zakresie ±0,005 mm. Nasze maszyny CNC charakteryzują się powtarzalną dokładnością pozycjonowania ≤±0,003 mm, weryfikowaną przez kontrolę CMM każdej partii.

P: Jakie jest Twoje MOQ i czas realizacji? Odp.: Prototypowe MOQ jest elastyczne (nawet 1–5 sztuk). Produkcja MOQ od około 500 sztuk. Czas realizacji wynosi średnio 15 dni, 18–20 dni w przypadku szlifowania i obróbki cieplnej.
