Czym są precyzyjnie toczone części z tytanu i dlaczego mają znaczenie w produkcji?

1. Czym są precyzyjnie toczone części z tytanu?

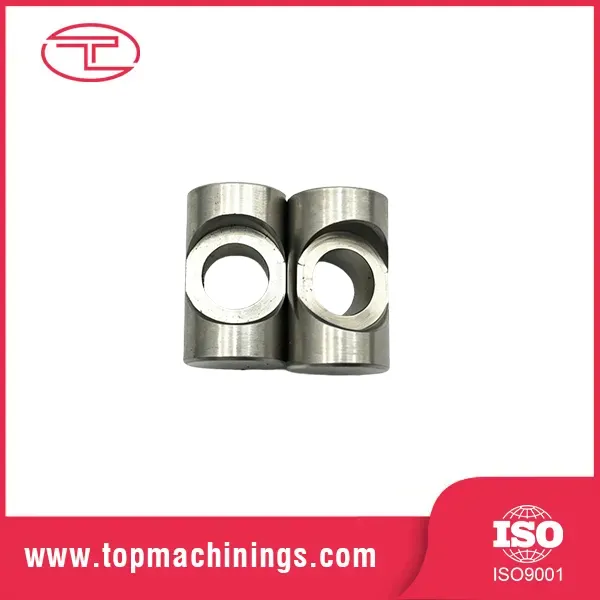

Precyzyjnie toczone części z tytanuto komponenty wytwarzane poprzez usuwanie materiału z obracającego się materiału tytanowego przy użyciu specjalistycznego sprzętu tokarskiego. Komputerowe systemy sterowania numerycznego (CNC) kierują narzędziami tnącymi w celu uzyskania dokładnych średnic, długości, rowków, gwintów, otworów i innych określonych cech.

W przeciwieństwie do komponentów metalowych ogólnego przeznaczenia, części toczone precyzyjnie są projektowane tak, aby spełniać określone wymagania inżynieryjne. Ich wymiary i stan powierzchni mogą bezpośrednio wpływać na skuteczność uszczelnienia, wyrównanie montażu, ruch obrotowy, niezawodność mocowania i żywotność sprzętu.

Typowymi przykładami są tytanowe wały, tuleje, tuleje, sworznie, złączki gwintowane, przekładki, złącza i niestandardowe elementy cylindryczne. W zależności od rysunku część może wymagać samego toczenia lub dodatkowego frezowania, wiercenia, gwintowania, szlifowania i wykończenia powierzchni.

Co sprawia, że ​​część toczona jest naprawdę precyzyjnie zaprojektowana?

• Dokładność wymiarowa:Krytyczne średnice, długości i otwory mieszczą się w określonych tolerancjach.
• Kontrola geometryczna:W razie potrzeby kontrolowane są wymagania dotyczące koncentryczności, bicia, okrągłości i innych cech geometrycznych.
• Jakość powierzchni:Powierzchnie funkcjonalne spełniają określone wymagania dotyczące chropowatości i wykończenia.
• Konsystencja materiału:Gatunek tytanu i stan materiału odpowiadają specyfikacji technicznej.
• Powtarzalność:Procesy produkcyjne zapewniają spójne wyniki w zatwierdzonych partiach.

Dla kupujących celem nie jest po prostu uzyskanie komponentu tytanowego. Polega na uzyskaniu komponentu, który pasuje do zespołu, działa niezawodnie w swoim środowisku operacyjnym i może być produkowany w sposób ciągły w wymaganej ilości.

2. Dlaczego tytan ma znaczenie w produkcji precyzyjnej?

Tytan wybiera się, gdy konwencjonalne metale nie mogą zapewnić wymaganej kombinacji właściwości mechanicznych, masy i odporności na środowisko. Jego zalety są szczególnie cenne w kompaktowych zespołach, gdzie każdy komponent musi zapewniać niezawodne działanie bez dodawania niepotrzebnej masy.

Wysoka wytrzymałość przy niskiej wadze

Stopy tytanu oferują korzystny stosunek wytrzymałości do masy. W porównaniu z wieloma stalami stopy tytanu mogą zapewnić znaczną oszczędność masy przy jednoczesnym zachowaniu wytrzymałości wymaganej dla odpowiednio zaprojektowanych komponentów. To czyni je atrakcyjnymi dla sprzętu lotniczego, lekkich mechanizmów i sprzętu przenośnego.

Doskonała odporność na korozję

Tytan w naturalny sposób tworzy ochronną warstwę tlenku, która zwiększa jego odporność na korozję w wielu środowiskach. W zależności od gatunku i warunków pracy może być odpowiedni do wyposażenia morskiego, systemów przetwarzania chemicznego i komponentów narażonych na działanie wilgoci lub mediów korozyjnych.

Niemniej jednak zgodność należy zawsze oceniać w odniesieniu do rzeczywistych środków chemicznych, temperatur, warunków szczelinowych i ciśnień roboczych. Żaden gatunek tytanu nie jest odpowiedni dla każdego środowiska.

Niezawodna wydajność w wymagających zastosowaniach

Odpowiednio dobrane komponenty tytanowe mogą zapewnić użyteczną kombinację wytrzymałości mechanicznej, odporności na korozję i długoterminowej niezawodności funkcjonalnej. Niektóre gatunki tytanu zapewniają również dobrą biokompatybilność, chociaż zastosowanie medyczne wymaga dodatkowych kontroli materiałów, produkcji i przepisów.

Potencjał długoterminowej wartości

Tytan zwykle kosztuje więcej w zakupie i obróbce niż zwykłe zamienniki aluminium lub stali. Jednak jego wartość należy oceniać w całym okresie użytkowania elementu. Niższa waga, zmniejszona konserwacja związana z korozją i korzyści w zakresie wydajności specyficznej dla zastosowania mogą uzasadniać początkową inwestycję.

Najbardziej ekonomicznym rozwiązaniem niekoniecznie jest materiał o najniższej cenie jednostkowej. Jest to materiał, który spełnia wymagania funkcjonalne aplikacji bez zbędnej obróbki i nadmiernej specyfikacji.

3. Jakie gatunki tytanu należy wziąć pod uwagę?

Wybór materiału wpływa na wytrzymałość, odporność na korozję, obrabialność, koszt i zgodność ze specyfikacjami klienta. Dwie popularne opcje to dostępny na rynku czysty tytan klasy 2 i stop tytanu Ti-6Al-4V, powszechnie znany jako klasa 5. Inne gatunki mogą być bardziej odpowiednie do określonych zastosowań chemicznych, strukturalnych lub regulowanych.

Tabela stanowi ogólny przewodnik po wyborze i nie zastępuje zatwierdzenia technicznego. Gatunki materiałów, warunki dostawy oraz normy krajowe lub branżowe nie są automatycznie zamienne. Kupujący powinni określić dokładny gatunek, obowiązujący standard i wymagany stan materiału.

Jak uniknąć błędów w doborze materiałów?

• Zidentyfikuj rzeczywiste obciążenia, zakres temperatur i otoczenie.
• Należy sprawdzić, czy głównym wymaganiem jest odporność na korozję, wytrzymałość, wytrzymałość zmęczeniowa lub masa.
• Przejrzyj standard materiałowy i wszelkie ograniczenia specyficzne dla klienta.
• Potwierdź, czy wymagane są certyfikaty materiałowe i identyfikowalność partii.
• Poproś producenta o sprawdzenie dostępności materiałów przed zatwierdzeniem harmonogramu produkcji.

Wybór gatunku wyłącznie dlatego, że jest opisany jako o wysokiej wytrzymałości lub odporny na korozję, może zwiększyć koszty bez ulepszania gotowego produktu. Istotne decyzje powinny opierać się na mierzalnych wymaganiach operacyjnych.

4. Jak produkowane są precyzyjnie toczone części z tytanu?

Niezawodne toczenie tytanu wymaga kontrolowanego przepływu pracy, który łączy przegląd techniczny, przygotowanie materiału, obróbkę, kontrolę i końcową dostawę. Każdy etap pomaga zapobiegać defektom, które w przeciwnym razie mogłyby pojawić się podczas montażu lub pracy w terenie.

Krok 1: Przegląd rysunku i ocena projektu

Producent przegląda rysunek techniczny, model trójwymiarowy, wymiary krytyczne, gwinty, wymagania dotyczące powierzchni i wielkość produkcji. Potencjalne problemy obejmują niepotrzebnie wąskie tolerancje, niedostępne funkcje, cienkie ściany i złożoną geometrię wewnętrzną.

Wczesne informacje zwrotne od inżynierów pomagają zidentyfikować zmiany, które mogłyby uprościć obróbkę bez uszczerbku dla funkcjonalności.

Krok 2: Przygotowanie materiału

Surowiec jest wybierany zgodnie z określonym gatunkiem tytanu, formą surowca, wymiarami i stanem materiału. W razie potrzeby przed rozpoczęciem produkcji sprawdzane są certyfikaty i zapisy identyfikacyjne.

Krok 3: Toczenie CNC

Podczas toczenia CNC przedmiot obrabiany obraca się, a narzędzia skrawające usuwają materiał zgodnie z zaprogramowaną sekwencją obróbki. W zależności od projektu, w procesie mogą powstawać średnice zewnętrzne, występy, rowki, otwory i inne elementy obrotowe.

Odpowiednie mocowanie, geometria narzędzia, parametry skrawania i dostarczanie chłodziwa są niezbędne do stabilnej produkcji.

Krok 4: Operacje dodatkowe

Niektóre elementy wymagają dodatkowego frezowania, wiercenia, gwintowania, nacinania gwintów, szlifowania lub gratowania. Operacje te powinny być skoordynowane, aby chronić krytyczne powierzchnie i zachować zależności wymiarowe pomiędzy elementami.

Krok 5: Kontrola i wykończenie

Gotowe komponenty są sprawdzane pod kątem zgodności z rysunkami i wymaganiami zakupu. W zależności od zastosowania może to obejmować pomiar wymiarów, kontrolę gwintu, badanie chropowatości powierzchni, kontrolę wizualną i przegląd dokumentacji materiałowej.

Każdą określoną obróbkę wykończeniową należy ocenić pod kątem zgodności z gatunkiem tytanu, wymaganiami funkcjonalnymi i późniejszymi operacjami montażowymi.

Krok 6: Pakowanie i dostawa

Części należy czyścić i pakować w sposób chroniący gwinty, powierzchnie uszczelniające i elementy precyzyjne. Przejrzyste etykietowanie i zapisy dotyczące identyfikowalności mogą uprościć kontrolę odbioru i zarządzanie zapasami.

5. Jakie wyzwania związane z obróbką powinni zrozumieć kupujący?

Tytan można z powodzeniem poddać obróbce skrawaniem, ale jego zachowanie różni się od zachowania wielu popularnych metali konstrukcyjnych. Zrozumienie tych różnic pomaga kupującym w bardziej realistycznej ocenie ofert, harmonogramów produkcji i możliwości produkcyjnych.

Koncentracja ciepła i zużycie narzędzi

Tytan ma stosunkowo niską przewodność cieplną, więc ciepło może gromadzić się w pobliżu strefy skrawania. Może to przyspieszyć zużycie narzędzia i wpłynąć na jakość powierzchni, jeśli warunki skrawania i chłodzenie nie są odpowiednio kontrolowane.

Odpowiednie narzędzia skrawające, stabilne parametry obróbki, efektywne dostarczanie chłodziwa i terminowa wymiana narzędzi pozwalają zachować spójność procesu.

Powrót sprężysty i zmienność wymiarowa

Elastyczne zachowanie tytanu może spowodować, że materiał odskoczy po usunięciu sił skrawania. Elementy cienkościenne i smukłe wały są szczególnie wrażliwe na nacisk mocowania i siły skrawania.

Staranne zaprojektowanie osprzętu, odpowiednie sekwencje obróbki i pomiary pośrednie mogą pomóc w ograniczeniu zniekształceń i poprawie kontroli wymiarowej.

Kontrola wiórów i wady powierzchni

Niekontrolowane wióry mogą zakłócać obróbkę, uszkadzać wykończone powierzchnie i zakłócać zautomatyzowaną produkcję. Nieprawidłowy stan narzędzia może również powodować rozrywanie powierzchni, narost materiału na krawędzi skrawającej lub nierówne wykończenie.

Skuteczne odprowadzanie wiórów i kontrola krytycznych powierzchni są zatem ważnymi elementami procesu.

Wyższe koszty produkcji

Cena materiału, czas obróbki, zużycie narzędzi i wymagania dotyczące kontroli tytanu mogą mieć wpływ na koszt gotowego komponentu. Wąskie tolerancje, złożone funkcje i wymagająca dokumentacja mogą jeszcze bardziej zwiększyć koszty.

Kupujący często mogą poprawić efektywność kosztową, upraszczając niefunkcjonalne funkcje, unikając niepotrzebnie wąskich tolerancji i wybierając odpowiednią wielkość produkcji.

6. Jak określić właściwe tolerancje?

Tolerancje określają, jak bardzo wyprodukowany wymiar może się różnić, pozostając akceptowalnym. W przypadku precyzyjnie toczonych części z tytanu odpowiednia tolerancja zależy od cechy, materiału, geometrii, metody produkcji, możliwości kontroli i wymagań funkcjonalnych.

Nie ma uniwersalnej tolerancji, która ma zastosowanie do każdego elementu tytanowego. Poniższe przykłady ilustrują, w jaki sposób kupujący mogą zorganizować swoje wymagania, zamiast gwarantować określone możliwości produkcyjne.

Zastosuj wąskie tolerancje tylko tam, gdzie są konieczne

Stosowanie bardzo wąskich tolerancji dla każdego wymiaru może wydłużyć czas obróbki, wysiłek związany z kontrolą i ryzyko odrzucenia. Bardziej praktycznym podejściem jest identyfikacja cech, które bezpośrednio wpływają na montaż, uszczelnienie, obrót lub przenoszenie obciążenia.

Na przykład gniazdo łożyska może wymagać ściślejszej kontroli wymiarów niż niefunkcjonalne ramię zewnętrzne. Ostateczne wymagania powinny zostać ustalone przez inżyniera projektu i zweryfikowane z producentem przed zatwierdzeniem produkcji.

Potwierdź metody kontroli przed złożeniem zamówienia

Zapytaj, w jaki sposób będą mierzone i rejestrowane najważniejsze wymiary. W zależności od części, odpowiednie metody mogą obejmować skalibrowane mikrometry, sprawdziany średnicowe, sprawdziany do gwintów, przyrządy do pomiaru chropowatości powierzchni, optyczne systemy pomiarowe lub współrzędnościowe maszyny pomiarowe.

Dostawca powinien potwierdzić, że proponowana metoda kontroli jest odpowiednia dla określonej tolerancji i geometrii.

7. W jakich branżach stosuje się komponenty toczone z tytanu?

Precyzyjnie toczone części tytanowe są stosowane w gałęziach przemysłu, w których wydajność materiału, odporność na korozję, niska waga lub specjalistyczne warunki pracy uzasadniają ich koszt.

Kosmonautyka i lotnictwo

Wybrane systemy lotnicze wykorzystują komponenty tytanowe do budowy konstrukcji wrażliwych na ciężar, elementów złącznych, wałów, złączek i innego precyzyjnego sprzętu. Zastosowania te mogą wymagać ścisłych specyfikacji materiałowych, identyfikowalności i udokumentowanych procedur kontroli.

Sprzęt medyczny

Tytan jest stosowany w niektórych instrumentach medycznych, elementach sprzętu i produktach związanych z implantami. Zastosowania wymagające kontaktu z pacjentem lub implantacji wymagają odpowiedniego gatunku materiału, zatwierdzonych procesów i odpowiednich kontroli regulacyjnych. Sama obróbka tytanu ogólnego przeznaczenia nie pozwala stwierdzić przydatności medycznej.

Przetwórstwo morskie i chemiczne

Odporne na korozję elementy tytanowe mogą być przydatne w wybranych systemach morskich, sprzęcie do transportu płynów i instalacjach do przetwarzania chemicznego. Wybór gatunku musi uwzględniać rzeczywisty skład chemiczny płynu, temperaturę, ciśnienie i środowisko pracy.

Maszyny Przemysłowe i Automatyka

Niestandardowe sworznie, tuleje, złącza, wały i precyzyjne złączki mogą korzystać z właściwości mechanicznych tytanu w wyspecjalizowanych maszynach, sprzęcie zautomatyzowanym i kompaktowych mechanizmach.

Sprzęt energetyczny i wysokowydajny

Niektóre systemy energetyczne i produkty o wysokiej wydajności wykorzystują komponenty tytanowe, gdzie ważna jest waga, odporność na korozję lub parametry mechaniczne. Projekt i specyfikacja materiału powinny odzwierciedlać rzeczywiste obciążenia aplikacji i narażenie środowiska.

W tych branżach najbardziej odpowiedni projekt komponentu to taki, który równoważy wymagania inżynieryjne z możliwościami produkcyjnymi, potrzebami w zakresie kontroli i całkowitymi kosztami.

8. Jak sprawdzić jakość części?

Gotowy komponent może wyglądać poprawnie, ale nadal nie spełniać wymagań wymiarowych lub materiałowych. Ustrukturyzowany proces jakości pomaga kupującym sprawdzić, czy dostarczone precyzyjnie toczone części z tytanu są zgodne z zatwierdzoną specyfikacją.

Przejrzyj identyfikację i identyfikowalność materiałów

Potwierdź gatunek, obowiązującą normę materiałową i wymagany stan materiału. Jeśli określono inaczej, zażądaj certyfikatów badań materiałów i upewnij się, że dokumentację można powiązać z dostarczoną partią produkcyjną.

Sprawdź wymiary krytyczne

Zapisy z inspekcji powinny identyfikować zmierzone cechy i wykazywać zgodność z obowiązującymi wymaganiami dotyczącymi rysunków. W przypadku wymagających projektów należy z wyprzedzeniem uzgodnić format raportu z inspekcji, plan pobierania próbek i kryteria akceptacji.

Oceń jakość powierzchni i gwintu

Sprawdź powierzchnie funkcjonalne pod kątem odpowiednich wad i sprawdź, czy gwinty są zgodne z określoną normą. Gratowanie i czyszczenie nie powinny uszkodzić krawędzi uszczelniających, powierzchni współpracujących ani innych krytycznych elementów.

Potwierdź system jakości

Zapytaj, czy producent utrzymuje udokumentowane procedury kontroli produkcji, wyrobów niezgodnych, kalibracji sprzętu i działań korygujących. Certyfikaty należy sprawdzać pod kątem zakresu i ważności, a nie zakładać je na podstawie ogólnych stwierdzeń marketingowych dostawcy.

• Zatwierdzony rysunek techniczny i kontrola wersji.
• Identyfikacja materiału i wymagane certyfikaty.
• Udokumentowana kontrola wymiarowa i wizualna.
• Zdefiniowane kryteria akceptacji i postępowanie z niezgodnościami.
• Odpowiednie opakowanie, oznakowanie i identyfikacja partii.

Środki te pomagają ograniczyć spory przy odbiorze, nieoczekiwane problemy z montażem i ryzyko niespójnych partii produkcyjnych.

9. Jak wybrać wiarygodnego dostawcę?

Wybór dostawcy precyzyjnych części toczonych z tytanu wymaga czegoś więcej niż tylko porównania cen jednostkowych. Kupujący powinni ocenić, czy producent rozumie zastosowanie, może wyprodukować wymaganą geometrię i posiada proces kontroli dostosowany do poziomu ryzyka projektu.

Oceń odpowiednie doświadczenie produkcyjne

Zapytaj, czy dostawca ma doświadczenie z określonym gatunkiem tytanu, podobnymi wymiarami części, wymaganymi tolerancjami i wielkością produkcji. Doświadczenie z innym metalem nie wskazuje automatycznie na równoważną zdolność tytanu.

Przejrzyj komunikację techniczną

Niezawodny dostawca powinien być w stanie zidentyfikować niejasne wymagania dotyczące rysunków, omówić ryzyko produkcyjne i wyjaśnić kompromisy między tolerancjami, metodami produkcji i kosztami.

Porównaj kompletne oferty

Upewnij się, że oferty obejmują ten sam gatunek materiału, ilość, wymagania kontrolne, operacje wykończeniowe, opakowanie i warunki dostawy. Niższa cena początkowa może wykluczać ważne usługi lub zakładać mniej wymagające specyfikacje.

Oceń spójność produkcji

W przypadku powtarzających się zamówień należy omówić dokumentację procesu, kontrolę zmian, identyfikowalność partii i sposób monitorowania zmienności wymiarów. Spójność staje się szczególnie ważna, gdy komponenty są używane w zespołach o ograniczonych luzach lub rygorystycznych wymaganiach eksploatacyjnych.

Pracuj z jasno określonym partnerem produkcyjnym

Oceniając firmę Qingdao Tuoyuan Metal Products Co., Ltd. pod kątem projektu elementu tytanowego, kupujący powinni dostarczyć rysunek techniczny, wymagania materiałowe, docelową ilość i oczekiwania dotyczące kontroli, aby przed złożeniem zamówienia można było sprawdzić szczegółowe wymagania produkcyjne.

Podobnie jak w przypadku każdej oceny dostawcy, należy potwierdzić odpowiednie możliwości obróbki, ustalenia dotyczące pozyskiwania materiałów, dokumentację jakości i zobowiązania do dostawy dla rzeczywistego projektu, zamiast polegać na ogólnych opisach produktów.

10. Jakie czynniki wpływają na koszty produkcji?

Koszt precyzyjnie toczonych części z tytanu zależy od całego procesu produkcyjnego, a nie tylko od masy surowca. Zrozumienie głównych czynników kosztowych pomaga zespołom zakupowym przygotować bardziej przydatne zapytania ofertowe i uniknąć niepotrzebnych wydatków.

Przygotuj kompletne zapytanie ofertowe

Aby uzyskać sensowne i porównywalne oferty, należy podać następujące informacje:

• Rysunek techniczny 2D i, jeśli jest dostępny, model 3D.
• Dokładny gatunek tytanu i specyfikacja materiału.
• Wymagane tolerancje, wykończenie powierzchni i szczegóły gwintu.
• Ilość prototypów i oczekiwana wielkość powtarzalnych zamówień.
• Raporty z inspekcji, certyfikaty i wymagania dotyczące identyfikowalności.
• Wymagane wykończenie, opakowanie, miejsce dostawy i termin docelowy.

Kompletne informacje pozwalają dostawcom ocenić wykonalność i zidentyfikować czynniki kosztowe przed rozpoczęciem produkcji. Zmniejsza także prawdopodobieństwo nieporozumień dotyczących zamienników materiałów, zakresu kontroli i oczekiwań w zakresie dostawy.

11. Często zadawane pytania

Wniosek

Precyzyjnie toczone części z tytanu oferują cenne korzyści, gdy wydajność elementu zależy od stosunku wytrzymałości do masy, odporności na korozję, dokładności wymiarowej i niezawodności specyficznej dla zastosowania. Osiągnięcie tych korzyści wymaga odpowiedniego doboru materiałów, kontrolowanej obróbki CNC, realistycznych tolerancji i procesu jakości dopasowanego do zamierzonego zastosowania komponentu.

W przypadku zespołów inżynieryjnych i specjalistów ds. zakupów najskuteczniejsza strategia zaopatrzenia zaczyna się od jasnej specyfikacji technicznej i świadomego porównania możliwości produkcyjnych, wymagań dotyczących kontroli, kosztów i zobowiązań do dostaw. Wczesne zajęcie się tymi czynnikami może zmniejszyć możliwe do uniknięcia wydatki i poprawić spójność gotowych komponentów.
