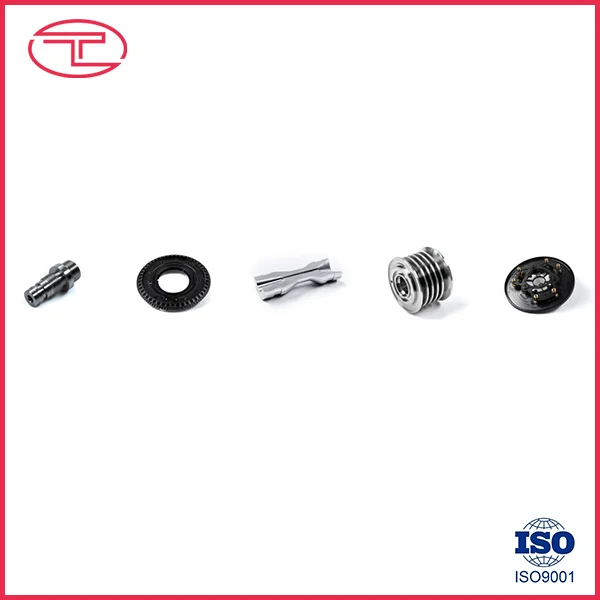

Czym są złożone, precyzyjnie toczone części i jak poprawiają wydajność komponentów?

Złożone, precyzyjne części toczoneto zaprojektowane komponenty wytwarzane w zaawansowanych procesach toczenia w celu osiągnięcia wymagającej dokładności wymiarowej, powtarzalności, jakości powierzchni i złożoności geometrycznej. Są szeroko stosowane w automatyce, maszynach, systemach motoryzacyjnych, elektronice, sprzęcie medycznym, układach hydraulicznych i innych zastosowaniach, w których konwencjonalne standardowe komponenty mogą nie zapewniać wymaganego dopasowania lub wydajności. W tym przewodniku wyjaśniono ich strukturę, proces produkcyjny, opcje materiałowe, tolerancje, wykończenie powierzchni, wymagania kontrolne, rozważania projektowe i praktyki zaopatrzenia, pomagając inżynierom i zespołom zakupowym zmniejszyć ryzyko produkcyjne i wybrać odpowiednie rozwiązanie produkcyjne.

Spis treści

1. Czym są złożone, precyzyjnie toczone części?
2. Co sprawia, że ​​część toczona jest złożona?
3. Jak produkowane są skomplikowane, precyzyjnie toczone części?
4. Jakie materiały można zastosować?
5. Jak kontrolowana jest dokładność i tolerancje?
6. Dlaczego wykończenie powierzchni ma znaczenie?
7. W jaki sposób sprawdzane są precyzyjnie toczone części?
8. Jak inżynierowie powinni projektować te komponenty?
9. Gdzie stosowane są złożone, precyzyjnie toczone części?
10. Czego kupujący powinni szukać u partnera produkcyjnego?
11. Często zadawane pytania
12. Wniosek

Czym są złożone, precyzyjnie toczone części?

Złożone, precyzyjnie toczone części to elementy obrabiane na zamówienie, wytwarzane głównie poprzez obracanie przedmiotu obrabianego, podczas gdy narzędzia tnące usuwają materiał, tworząc precyzyjne elementy cylindryczne, stożkowe, gwintowane, rowkowane lub profilowane. W przeciwieństwie do prostych wałów lub tulei, złożone elementy toczone mogą łączyć w sobie kilka operacji obróbki i skomplikowane geometrie w ramach jednego elementu.

Typowe cechy obejmują wiele średnic, otwory wewnętrzne, drobne gwinty, rowki, występy, stożki, otwory poprzeczne, szczeliny, fazowania, promienie i specjalnie profilowane powierzchnie. Zaawansowane centra tokarskie CNC mogą integrować toczenie z wierceniem, gwintowaniem, frezowaniem i innymi operacjami, umożliwiając wytwarzanie wielu elementów przy mniejszej liczbie ustawień.

Dla kupujących wartością złożonego, precyzyjnie toczonego elementu nie jest po prostu mała tolerancja wymiarowa. Prawdziwym celem jest stała wydajność, gdy część jest zmontowana w większy układ mechaniczny. Dokładność wymiarowa, koncentryczność, stan powierzchni, właściwości materiału i powtarzalność muszą ze sobą współdziałać.

W praktycznej produkcji osiągalne tolerancje zależą od materiału, geometrii, stanu maszyny, oprzyrządowania, mocowania, stabilności procesu i metody kontroli. Publikowane odniesienia do obróbki zwykle pokazują ogólne toczenie CNC w okolicach ±0,05 mm, podczas gdy w przypadku wybranych elementów możliwe są węższe tolerancje w okolicach ±0,01 mm lub mniej, jeśli proces jest odpowiednio zaprojektowany. :contentReference[oaicite:0]{index=0}

Co sprawia, że ​​część toczona jest złożona?

Element staje się technicznie złożony, gdy jego geometria lub wymagania funkcjonalne wymagają większej kontroli procesu niż w przypadku zwykłego toczenia. Złożoność może wynikać z liczby funkcji, ich wzajemnych powiązań lub trudności w utrzymaniu dokładności w trakcie produkcji.

Dlatego złożoność należy oceniać z perspektywy funkcjonalnej. Część z wieloma widocznymi cechami niekoniecznie jest trudna w produkcji, natomiast stosunkowo mały element może stać się bardzo wymagający, jeśli zawiera krytyczny otwór, wymaga małego bicia lub trudny materiał.

Jak produkowane są skomplikowane, precyzyjnie toczone części?

Niezawodny proces produkcyjny rozpoczyna się, zanim maszyna rozpocznie cięcie. Przegląd techniczny, weryfikacja materiałów, planowanie procesu, wybór narzędzi, obróbka, kontrola i wykańczanie mają wpływ na końcowy wynik.

Przegląd inżynierii i rysunku

Zespół produkcyjny najpierw analizuje rysunek techniczny, model 3D, specyfikację materiału, wymagania dotyczące tolerancji, gwinty, wykończenie powierzchni, obróbkę cieplną i inne specjalne instrukcje.

Na tym etapie można zidentyfikować potencjalne problemy produkcyjne przed rozpoczęciem produkcji. Na przykład niepotrzebnie wąskie tolerancje na niefunkcjonalnych powierzchniach mogą zwiększać wymagania dotyczące obróbki i kontroli bez poprawy rzeczywistej funkcji komponentu.

Przygotowanie materiału

Półfabrykat lub inny surowiec dobierany jest zgodnie z zatwierdzoną specyfikacją. Certyfikaty materiałowe mogą być wymagane w przypadku zastosowań, w których ważna jest identyfikowalność.

Toczenie CNC

Obrabiany przedmiot jest bezpiecznie trzymany, podczas gdy narzędzia sterowane CNC wykonują operacje, takie jak planowanie, toczenie zgrubne, toczenie wykańczające, wytaczanie, gwintowanie, rowkowanie i fazowanie. Jeśli element wymaga dodatkowych funkcji frezowania lub wiercenia, można zastosować oprzyrządowanie napędzane lub sprzęt tokarsko-frezarski.

Operacje wtórne

Niektóre elementy wymagają dodatkowych operacji po toczeniu. W zależności od rysunku mogą one obejmować szlifowanie, polerowanie, obróbkę cieplną, gratowanie, galwanizację, anodowanie, pasywację lub inną obróbkę powierzchni.

Kontrola i weryfikacja końcowa

Wymiary krytyczne są sprawdzane z rysunkiem. W zależności od wymagań projektu producenci mogą stosować mikrometry, mierniki, optyczny sprzęt pomiarowy, systemy CMM lub inne precyzyjne przyrządy kontrolne.

Kolejność produkcji jest ważna, ponieważ każda dodatkowa konfiguracja może stworzyć możliwość zmiany osiowania. Nowoczesne urządzenia tokarsko-frezarskie mogą zmniejszyć liczbę ustawień niektórych złożonych komponentów, a tym samym zmniejszyć potencjalne błędy zmiany położenia. :contentReference[oaicite:1]{index=1}

Jakie materiały można zastosować?

Wybór materiału wpływa bezpośrednio na zachowanie skrawania, zużycie narzędzia, wytwarzanie ciepła, stabilność wymiarową, odporność na korozję, wagę, wytrzymałość i ostateczną wydajność zastosowania.

• Stal nierdzewna:Nadaje się do zastosowań wymagających odporności na korozję i trwałości mechanicznej.
• Stal węglowa:Powszechne dla ogólnych elementów mechanicznych, wałów, sworzni i sprzętu przemysłowego.
• Stal stopowa:Przydatne, gdy wymagana jest większa wytrzymałość, odporność na zużycie lub możliwość obróbki cieplnej.
• Aluminium:Lekki i łatwy w obróbce, dzięki czemu nadaje się do zespołów wrażliwych na ciężar.
• Mosiądz:Często wybierany do armatury, złączy, komponentów elektrycznych i zastosowań wymagających dobrej obrabialności.
• Miedź:Stosowane, gdy ważna jest przewodność elektryczna lub cieplna.
• Inżynieria tworzyw sztucznych:Materiały takie jak POM, PEEK, PTFE i nylon można toczyć w celu uzyskania specjalistycznych zastosowań lekkich, o niskim tarciu lub odpornych chemicznie.

Materiał nigdy nie powinien być wybierany wyłącznie ze względu na wygodę obróbki. Inżynierowie powinni wziąć pod uwagę temperaturę roboczą, obciążenie, narażenie na korozję, zużycie, zgodność chemiczną, wymagania elektryczne i charakterystykę współpracujących elementów.

Jak kontrolowana jest dokładność i tolerancje?

Precyzja jest kontrolowana poprzez interakcję możliwości maszyny, oprzyrządowania, programowania, mocowania obrabianego, stabilności materiału, warunków środowiskowych i kontroli.

Powszechnie kontrolowane cechy obejmują:

• Średnica zewnętrzna i średnica wewnętrzna
• Długość części
• Okrągłość
• Cylindryczność
• Koncentryczność lub bicie
• Wymiary gwintu
• Lokalizacja dziury
• Zależności geometryczne pomiędzy powierzchniami funkcjonalnymi

Na przykład wał może wymagać kontrolowanej średnicy gniazda łożyska, podczas gdy jego niefunkcjonalna powierzchnia zewnętrzna może mieć mniej restrykcyjną tolerancję. Takie podejście pozwala zasobom produkcyjnym skoncentrować się na wymiarach, które faktycznie wpływają na montaż i wydajność.

Referencje branżowe dotyczące obróbki podkreślają, że tolerancja zależy od geometrii i warunków procesu, a nie od pojedynczej uniwersalnej liczby. :contentReference[oaicite:2]{index=2}

Dlaczego wykończenie powierzchni ma znaczenie?

Wykończenie powierzchni to coś więcej niż tylko wymóg wyglądu. Może wpływać na tarcie, zużycie, uszczelnienie, kontakt łożyska, zachowanie ślizgowe, ochronę przed korozją i wydajność montażu.

Typowe wymagania dotyczące wykończenia powierzchni elementów toczonych obejmują w przybliżeniu Ra 3,2 μm dla wielu ogólnych powierzchni obrabianych, Ra 1,6 μm dla gładszych powierzchni funkcjonalnych oraz Ra 0,8 μm lub mniej dla wybranych zastosowań precyzyjnych. Bardziej wymagające wykończenia mogą wymagać szlifowania lub polerowania, a nie samego toczenia. :contentReference[oaicite:3]{index=3}

Z tego powodu inżynierowie powinni określić, które powierzchnie są rzeczywiście funkcjonalne. Czop łożyskowy, powierzchnia uszczelniająca lub interfejs ślizgowy mogą wymagać innego wykończenia niż zewnętrzna powierzchnia luzu.

• Powierzchnie funkcjonalne:Określ wymagane wykończenie w zależności od warunków pracy.
• Powierzchnie uszczelniające:Weź pod uwagę zarówno chropowatość, jak i wady powierzchni.
• Powierzchnie ślizgowe:Weź pod uwagę tarcie i zużycie.
• Powierzchnie kosmetyczne:Zdefiniuj oczekiwania dotyczące wyglądu oddzielnie od wymagań funkcjonalnych.

W jaki sposób sprawdzane są precyzyjnie toczone części?

Przegląd powinien być powiązany bezpośrednio z rysunkiem technicznym. Pomiar każdej możliwej cechy tą samą metodą nie zawsze jest konieczny; plan inspekcji powinien koncentrować się na wymiarach krytycznych i wymaganiach funkcjonalnych.

Kompleksowy proces kontroli jakości może obejmować:

1. Weryfikacja przychodzącego materiałuaby potwierdzić określony materiał.
2. Kontrola pierwszej sztukiw celu weryfikacji procesu produkcyjnego przed produkcją na pełną skalę.
3. Pomiar w trakcie procesuw celu identyfikacji dryftu wymiarowego podczas produkcji.
4. Ostateczna kontrola wymiarowawbrew wymaganiom rysunkowym.
5. Weryfikacja wykończenia powierzchnidla wyznaczonych obszarów funkcjonalnych.
6. Kontrola gwintuprzy użyciu odpowiednich przyrządów pomiarowych lub sprzętu pomiarowego.
7. Dokumentacjatakie jak raporty wymiarowe, jeśli jest to wymagane przez klienta.

W przypadku bardzo wymagających części współrzędnościowa maszyna pomiarowa lub optyczny system pomiarowy może zapewnić bardziej kompleksową weryfikację wymiarową. Raporty z inspekcji i dokumentacja pierwszego artykułu mogą również pomóc zespołom zakupowym i inżynieryjnym w ustaleniu spójności produkcji.

Jak inżynierowie powinni projektować te komponenty?

Dobry projekt to jeden z najskuteczniejszych sposobów poprawy możliwości produkcyjnych bez uszczerbku dla funkcjonalności.

• Jasno określ krytyczne wymiary i powierzchnie funkcjonalne.
• Unikaj stosowania bardzo wąskich tolerancji dla każdego wymiaru.
• Jeśli jest to praktyczne, należy stosować standardowe specyfikacje gwintów.
• Zapewnij odpowiednie promienie i fazowania tam, gdzie wymaga tego dostęp do narzędzi.
• Weź pod uwagę grubość ścianki i możliwość odkształcenia.
• Określ chropowatość powierzchni tylko wtedy, gdy służy ona celowi funkcjonalnemu.
• Jasno zdefiniuj gatunki materiałów.
• Identyfikacja wymagań dotyczących obróbki cieplnej i powierzchniowej.
• Udostępnij kompletne rysunki 2D i dokładne modele 3D, jeśli są dostępne.

Jedną z praktycznych zasad jest projektowanie w oparciu o funkcjonalność, a nie o maksymalną teoretyczną precyzję. Referencje produkcyjne konsekwentnie wskazują, że niepotrzebne wąskie tolerancje mogą wydłużyć czas obróbki, wymagania kontrolne i złożoność produkcji. :contentReference[oaicite:4]{index=4}

Gdzie stosowane są złożone, precyzyjnie toczone części?

Ponieważ toczenie nadaje się szczególnie do geometrii obrotowych i cylindrycznych, w wielu systemach przemysłowych pojawiają się precyzyjnie toczone elementy.

Czego kupujący powinni szukać u partnera produkcyjnego?

Wybór dostawcy skomplikowanych komponentów precyzyjnych wymaga czegoś więcej niż tylko porównania cen jednostkowych. Producent musi wykazać, że rozumie wymagania techniczne i wielokrotnie wytwarza komponenty spełniające te wymagania.

Ważne punkty oceny obejmują:

1. Możliwości obróbki:Potwierdź, że sprzęt pasuje do geometrii komponentu.
2. Doświadczenie materialne:Zapytaj, czy dostawca regularnie przetwarza określony materiał.
3. Kontrola jakości:Przegląd sprzętu inspekcyjnego, procedur i dokumentacji.
4. Wsparcie inżynieryjne:Ustal, czy dostawca może zidentyfikować problemy związane z wykonalnością przed rozpoczęciem produkcji.
5. Konsystencja produkcji:Zapytaj, w jaki sposób monitorowane są różnice wymiarowe podczas większych serii produkcyjnych.
6. Możliwość wykończenia:Potwierdź, czy wymagane wtórne zabiegi można niezawodnie koordynować.
7. Komunikacja:Upewnij się, że problemy techniczne można rozwiązać szybko i dokładnie.
8. Identyfikowalność:W przypadku wymagających zastosowań należy ustalić wymagania dotyczące dokumentacji materiałowej i produkcyjnej.

Qingdao Tuoyuan Metal Products Co., Ltd. może wspierać klientów wymagających niestandardowych komponentów metalowych, w których ważna jest kontrola wymiarowa, szczegółowe rysunki, dobór materiałów i powtarzalna produkcja. Dla zespołów zakupowych dostarczenie kompletnego rysunku technicznego i jasne określenie wymagań krytycznych jest skutecznym punktem wyjścia do oceny technicznej i wyceny.

Często zadawane pytania

Jaka jest różnica między standardową częścią toczoną a złożoną, precyzyjną częścią toczoną?

Standardowa część toczona ma zazwyczaj stosunkowo prostą geometrię cylindryczną i konwencjonalne wymagania dotyczące wymiarów. Złożona, precyzyjnie toczona część może łączyć w jednym komponencie wiele średnic, cech wewnętrznych, gwintów, rowków, otworów poprzecznych, wąskie tolerancje, kontrolowane bicie i określone wykończenia powierzchni.

Jak dokładne mogą być złożone, precyzyjnie toczone części?

Dokładność zależy od materiału, geometrii, konfiguracji maszyny, oprzyrządowania, mocowania obrabianego, stabilności procesu i metod kontroli. Ogólne toczenie CNC może zwykle wynosić około ± 0,05 mm, podczas gdy wybrane funkcje precyzyjne mogą sięgać około ± 0,01 mm lub więcej, jeśli pozwala na to projekt i proces. Liczby te należy traktować raczej jako odniesienia do zdolności specyficznych dla projektu, a nie jako uniwersalne gwarancje. :contentReference[oaicite:5]{index=5}

Jakie materiały są powszechnie stosowane w precyzyjnych elementach toczonych?

Typowe wybory obejmują stal nierdzewną, stal węglową, stal stopową, aluminium, mosiądz, miedź i konstrukcyjne tworzywa sztuczne. Wybór odpowiedniego materiału zależy od wytrzymałości, odporności na korozję, temperatury, zużycia, masy, właściwości elektrycznych i środowiska pracy.

Czy złożone części toczone wymagają wtórnej obróbki?

Nie zawsze. Niektóre komponenty można wykonać bezpośrednio poprzez toczenie CNC, podczas gdy inne mogą wymagać szlifowania, polerowania, obróbki cieplnej, galwanizacji, anodowania, pasywacji lub innych procesów wykończeniowych w celu spełnienia określonych wymagań funkcjonalnych.

Dlaczego wykończenie powierzchni jest ważne w przypadku elementów toczonych?

Wykończenie powierzchni może wpływać na tarcie, zużycie, uszczelnienie, kontakt łożyska, zachowanie ślizgowe i wygląd. Powierzchnie funkcjonalne powinny zatem otrzymać wymagania odpowiednie do ich rzeczywistych warunków pracy, a nie automatycznie stosować tę samą specyfikację wykończenia do całego komponentu.

Jakie informacje należy podać, prosząc o wycenę?

Przydatne zapytanie ofertowe powinno zawierać rysunek 2D, model 3D, jeśli jest dostępny, gatunek materiału, ilość, tolerancje, wymagania dotyczące wykończenia powierzchni, gwinty, obróbkę cieplną, obróbkę powierzchni, wymagania dotyczące kontroli, oczekiwania dotyczące pakowania i wymagania dotyczące dostawy. Kompletna informacja techniczna pozwala producentowi na dokładniejszą ocenę projektu.

Czy jeden element może łączyć toczenie i frezowanie?

Tak. Urządzenia do toczenia frezarskiego i centra tokarskie z oprzyrządowaniem napędzanym mogą łączyć toczenie z operacjami takimi jak wiercenie, gwintowanie, dłutowanie i frezowanie. Może to zmniejszyć liczbę konfiguracji odpowiednich projektów komponentów i pomóc w utrzymaniu relacji pozycyjnych pomiędzy elementami. :contentReference[oaicite:6]{index=6}

Wniosek

Złożone, precyzyjnie toczone części to zaprojektowane komponenty, w których geometria, dokładność wymiarowa, właściwości materiału, stan powierzchni i powtarzalność produkcji wpływają na ostateczną wydajność. Najbardziej efektywne podejście do produkcji zaczyna się od przejrzystego rysunku technicznego, odpowiedniego doboru materiałów, realistycznych tolerancji, starannie zaplanowanych operacji obróbki i metod kontroli, które odzwierciedlają rzeczywistą funkcję komponentu.

Dla inżynierów i zespołów zakupowych kluczem nie jest po prostu żądanie najmniejszej możliwej tolerancji. Zamiast tego każde wymaganie powinno być powiązane z montażem, ruchem, uszczelnieniem, obciążeniem, zużyciem lub inną mierzalną funkcją. Takie podejście może pomóc w kontrolowaniu złożoności produkcji przy jednoczesnym zachowaniu oczekiwanej wydajności gotowego komponentu.

Jeśli opracowujesz niestandardowe wały, tuleje, złączki, złącza, precyzyjne komponenty mechaniczne lub inne skomplikowane produkty toczone,Qingdao Tuoyuan Metal Products Co., Ltd.może ocenić Twoje wymagania techniczne i potrzeby produkcyjne.Podziel się swoimi rysunkami, specyfikacjami, materiałami i ilościami orazskontaktuj się z namiw celu omówienia odpowiedniego rozwiązania produkcyjnego dla Twojego projektu.
