W jaki sposób precyzyjnie toczone części umożliwiają zastosowanie mniejszych zrobotyzowanych narzędzi chirurgicznych?

Zmniejsza się liczba robotycznych systemów chirurgicznych. Następna generacja robotów laparoskopowych i mikrochirurgicznych wykorzystuje instrumenty o średnicy poniżej 3 mm – wystarczająco małe, aby poruszać się po delikatnej anatomii, a jednocześnie wystarczająco mocne, aby chwytać, ciąć i zszywać. Osiągnięcie tego wymaga radykalnego przemyślenia każdego komponentu, zwłaszcza mechanicznych elementów przekładni wewnątrz przegubu narzędzia. Odpowiedź kryje się wprecyzyjnie toczone części– drobne, złożone geometrie obrobione z tolerancjami, które były nie do pomyślenia dziesięć lat temu. W tym artykule wyjaśniono, w jaki sposób precyzyjne toczenie CNC pozwala uzyskać miniaturowe wały, sworznie i obudowy, dzięki którym możliwe są zastosowania zrobotyzowanych narzędzi submilimetrowych, a także czego menedżerowie ds. zakupów powinni szukać u dostawcy.

Wyzwanie miniaturyzacji w chirurgii robotycznej

Typowy zrobotyzowany instrument chirurgiczny zawiera do 20 ruchomych części w tubie mniejszej niż ołówek. Każda część musi:

• Wytrzymują wielokrotną sterylizację (autoklaw, promieniowanie gamma)
• Przenoszenie momentu obrotowego przy niemal zerowym luzie
• Pasuje do ścian o grubości zaledwie 0,15 mm
• Kosztują mniej niż konwencjonalne komponenty obrobione maszynowo – ponieważ instrumenty są często jednorazowego użytku lub wielokrotnego użytku w ograniczonym zakresie

Tradycyjne metody obróbki (tłoczenie, proste toczenie) nie są w stanie zapewnić wymaganej koncentryczności, wykończenia powierzchni ani mikroelementów. Precyzyjne części toczone – produkowane na tokarkach CNC typu szwajcarskiego z oprzyrządowaniem napędzanym – rozwiązują te problemy, łącząc toczenie, frezowanie i wiercenie w jednym cyklu, uzyskując tolerancje wynoszące ±0,005 mm lub lepsze.

Trzy krytyczne sposoby, w jakie precyzyjnie toczone części umożliwiają miniaturyzację

1.Mikro-wały i sworznie napędowe

Nadgarstek robota chirurgicznego wykorzystuje kable lub popychacze do przegubowego chwytaka. Łączą się one z maleńkimi sworzniami i trzpieniami – często o średnicy od 0,5 mm do 2 mm. Precyzyjnie toczona część może obejmować:

• Rowki pod pierścienie ustalające (szerokość 0,2 mm, głębokość 0,05 mm)
• Końcówki sześciokątne lub kwadratowe do przenoszenia momentu obrotowego
• Otwory krzyżowe (o średnicy 0,3 mm) do zaciskania kabli

Dlaczego precyzja ma znaczenie: Odchylenie 2 µm w szpilce o średnicy 1 mm powoduje błąd kątowy wynoszący 0,2° – co jest niedopuszczalne, gdy chirurg zszywa naczynie krwionośne o średnicy 0,5 mm.

2. Cienkościenne elementy rurowe

Połączenia przegubowe wymagają obudów i tulei o grubości ścianek poniżej 0,2 mm. Konwencjonalne toczenie powoduje drgania lub zapadanie się. Toczenie szwajcarskie z użyciem chłodziwa pod wysokim ciśnieniem i narzędzi z węglików spiekanych pozwala uzyskać stabilne, powtarzalne cienkie ściankiprecyzyjnie toczone częścibez wtórnego gratowania.

3. Złożona geometria w jednym ustawieniu

Projektanci narzędzi robotycznych chcą połączonych funkcji: gwintów, stożków, podcięć i spłaszczeń – wszystko w jednej części. Precyzyjnie toczone części wykonane na tokarkach wieloosiowych eliminują wielokrotne ustawienia, zapewniając spójność geometryczną. Na przykład końcówkę trokara ze spiralnym rowkiem napędowym i kołnierzem proksymalnym można obrobić w czasie krótszym niż 40 sekund.

Tabela parametrów — parametry krytyczne dla precyzyjnych części toczonych klasy chirurgicznej

Ukryty koszt niespójnych, precyzyjnie toczonych części

Producenci OEM urządzeń medycznych często skupiają się na tolerancjach montażowych, nie doceniając wpływu poszczególnych, precyzyjnie toczonych części. Przykład z życia codziennego: producent zszywaczy chirurgicznych doświadczył 12% uszkodzeń pola z powodu szpilki o średnicy 0,5 mm, która miała nierówną głębokość rowka. Dostawca szpilek twierdził, że wynosi ±0,01 mm, a dostarczył ±0,025 mm. Przejście na dostawcę, który kontroluje każdą partię przy 100% sortowaniu optycznym, zmniejszyło wskaźnik awaryjności do 0,2%.

Kluczowe lekcje:

• Pomiary mają znaczenie — poproś o raporty dotyczące mikrofonu laserowego lub systemu wizyjnego, a nie tylko suwmiarki.
• Certyfikacja materiałów – Narzędzia chirurgiczne wymagają pełnej identyfikowalności (EN 10204 3.1).
• Konsystencja wykończenia powierzchni – Szorstkie plamy są siedliskiem bakterii; określić Ra i Rz.

Dlaczego Tuoyuan rozumie wymagania miniaturyzacji chirurgicznej

Qingdao Tuoyuan Metal Co., Ltd. spędziła ponad dekadę rozwijając możliwości precyzyjnej obróbki metali. W przeciwieństwie do ogólnych warsztatów mechanicznych, Tuoyuan koncentruje się na technologiach, których potrzebuje robotyka chirurgiczna:

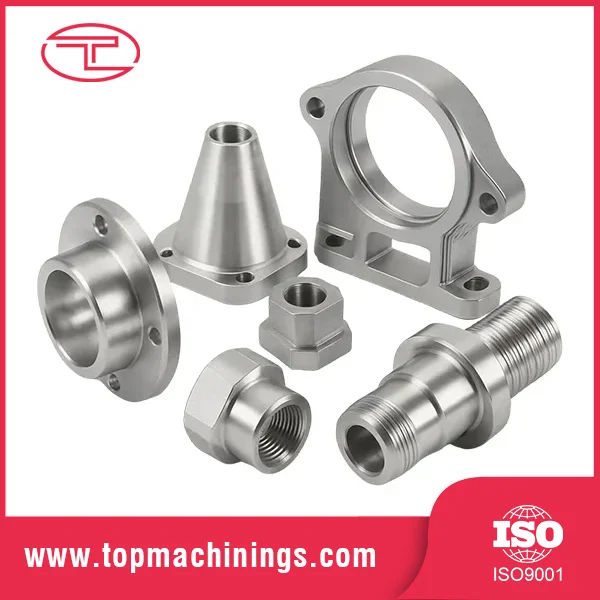

• Części toczone CNC (wrzeciennik szwajcarski i stały) do mikrowałków, sworzni i tulei

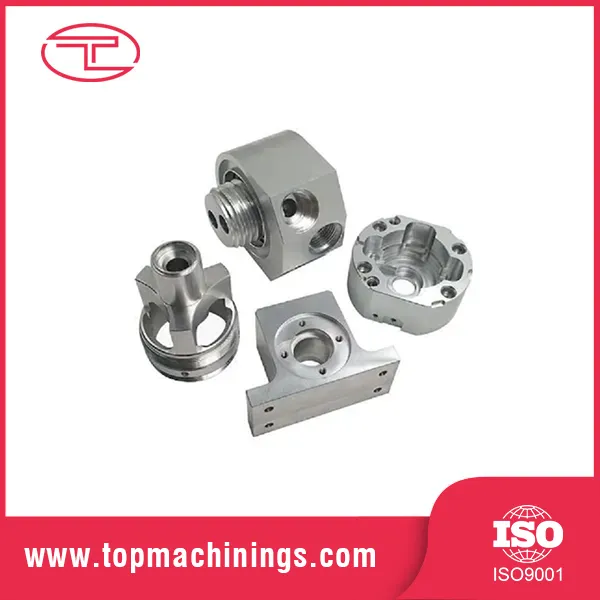

• Części frezowane CNC dla złożonych elementów obudowy
• Tłoczenie i kucie w celu uzyskania ekonomicznych komponentów o dużej objętości
• Obróbka powierzchni (cynkowanie, malowanie proszkowe, polerowanie) – choć w przypadku narzędzi chirurgicznych często wymagane jest elektropolerowanie lub pasywacja, które Tuoyuan może zorganizować za pośrednictwem certyfikowanych partnerów

Tuoyuan działa w oparciu o normę ISO 9001, obejmując kompletny łańcuch dostaw, od surowca po gotową część. Ich filozofia „doskonałości w każdym szczególe” oznacza, że ​​każda precyzyjnie toczona część jest sprawdzana za pomocą cyfrowego sprzętu pomiarowego, a zapisy partii są przechowywane przez ponad 10 lat – co jest niezbędne do identyfikowalności wyrobów medycznych.

Jedno praktyczne narzędzie – prosta lista kontrolna dotycząca zaopatrzenia

Oceniając źródło precyzyjnych części toczonych do zrobotyzowanych urządzeń chirurgicznych, poproś o:

• Analiza zestawienia tolerancji dla najważniejszej cechy.
• Trzy losowe części próbki zmierzone za pomocą maszyny współrzędnościowej lub mikrofonu laserowego.
• Certyfikat materiału pokazujący numer partii i skład chemiczny.
• Zdolność procesu (Cpk) – dla średnicy i koncentryczności Cpk ≥1,33 jest bezpiecznym progiem.

Tuoyuan zapewnia wszystkie cztery w standardzie.

Małe części, ogromny skok w chirurgii

Trendu w kierunku mniejszych i inteligentniejszych zrobotyzowanych narzędzi chirurgicznych nie da się zatrzymać. Nie da się tego jednak osiągnąć poprzez zwykłe zmniejszenie istniejących projektów. Wymagaprecyzyjnie toczone częściktóre są mikro, makrodokładne i produkowane w stałej objętości. Dla menedżerów ds. zakupów najlepszą strategią jest współpraca z firmą zajmującą się obróbką metali, która posiada sprawdzoną wiedzę w zakresie toczenia CNC, pełny wewnętrzny łańcuch procesów i system jakości, który nie pozostawia niczego przypadkowi.

Wyślij swój najbardziej wymagający rysunek mikroelementu doTuoyuanw celu sprawdzenia wykonalności i uruchomienia próbki. Skorzystaj z powyższej tabeli parametrów, aby określić tolerancje i poproś o raport możliwości procesu. Właściwy dostawca precyzyjnych części toczonych może skrócić czas opracowywania o połowę i sprawić, że narzędzie chirurgiczne nowej generacji stanie się rzeczywistością.
