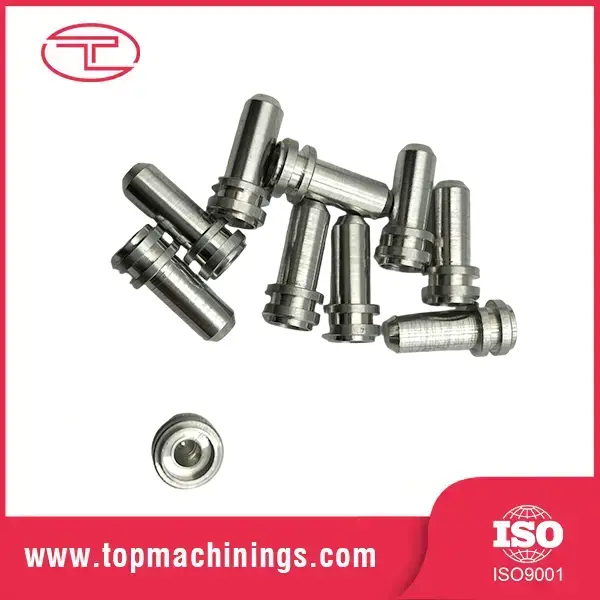

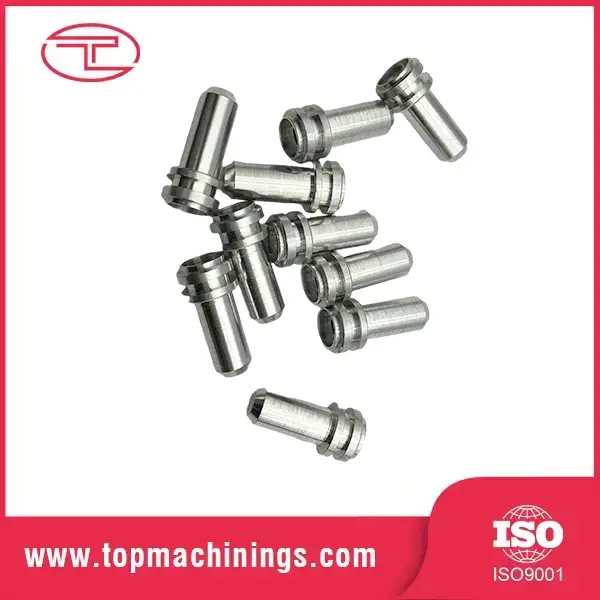

Obróbka CNC Przemysłowe kołki ustalające

Kołek ustalający to krótki, cylindryczny kołek używany do utrzymywania dokładnego wyrównania pomiędzy dwiema lub większą liczbą części zespołu. W przeciwieństwie do śruby, która łączy ze sobą części, kołki ustalające przemysłowe obrabiane CNC ustalają położenie. Jest to punkt odniesienia, wokół którego zbudowany jest cały zespół. Kiedy przykręcasz obudowę skrzyni biegów do kołnierza silnika, kołki ustalające — a nie śruby — gwarantują, że wały pozostaną wyrównane.

Kołki ustalające występują w dwóch głównych formach: wciskane i wsuwane. Różnicę w działaniu dobrego i złego kołka mierzy się w mikronach: zbyt ciasny i zacierający się; zbyt luźno i zespół dryfuje.

Materiały i twardość przemysłowych kołków ustalających

Stal węglowa (1045/1060): hartowana i odpuszczana, ekonomiczna do ogólnego zastosowania

Stal łożyskowa (GCr15/52100): całkowicie hartowana do HRC 60–64 dla maksymalnej trwałości

Stal nierdzewna (SUS303/304/316): odporna na korozję do zastosowań spożywczych, morskich i medycznych

Hartowana stal narzędziowa (do zastosowań wymagających szczególnego zużycia)

Zakres średnic: 1mm – 30mm, długości od 3mm do 200mm

Klasy tolerancji: pasowanie wciskane m6, pasowanie wciskane h6/h7 zgodnie z ISO 8734/8735, USAS B18.8.2

Klasyczną metodą produkcji jest szlifowanie bezkłowe: pręty są szlifowane do ostatecznej średnicy na szlifierce bezkłowej, przycinane na długość, fazowane i utwardzane. Większość kupujących nie zdaje sobie sprawy, że kolejność szlifowania przed hartowaniem ma znaczenie — hartowanie po szlifowaniu powoduje odkształcenia, dlatego szlifujemy, utwardzamy, a następnie szlifujemy wykańczająco najważniejsze sworznie.

Udostępnianie prawdziwych przypadków Tuoyuan

Branża: Automatyka i Maszyny Przemysłowe

Materiał: aluminium/stal nierdzewna

Proces: Precyzyjne toczenie i rowkowanie CNC

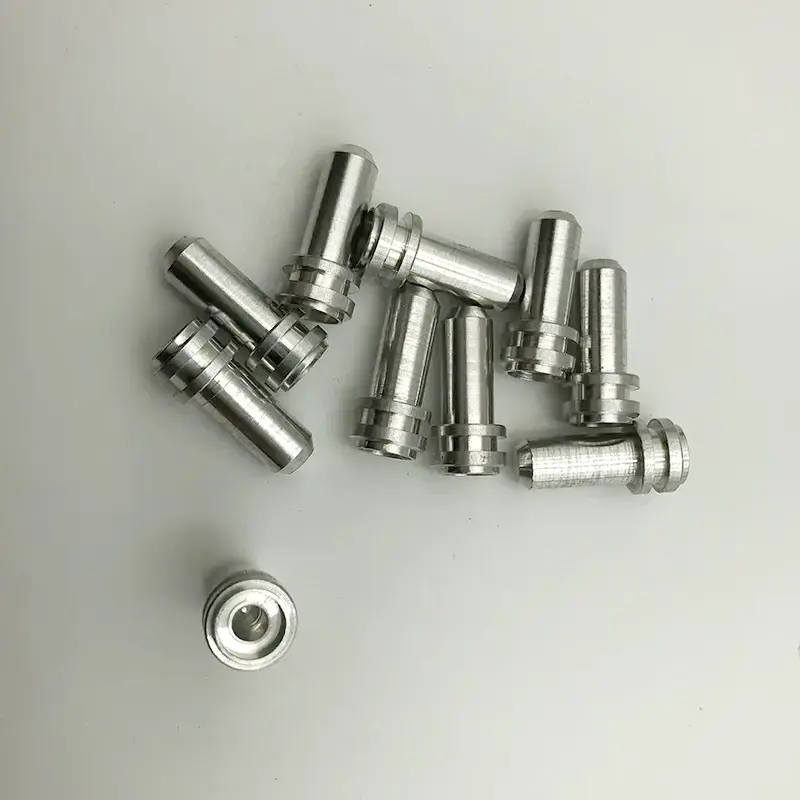

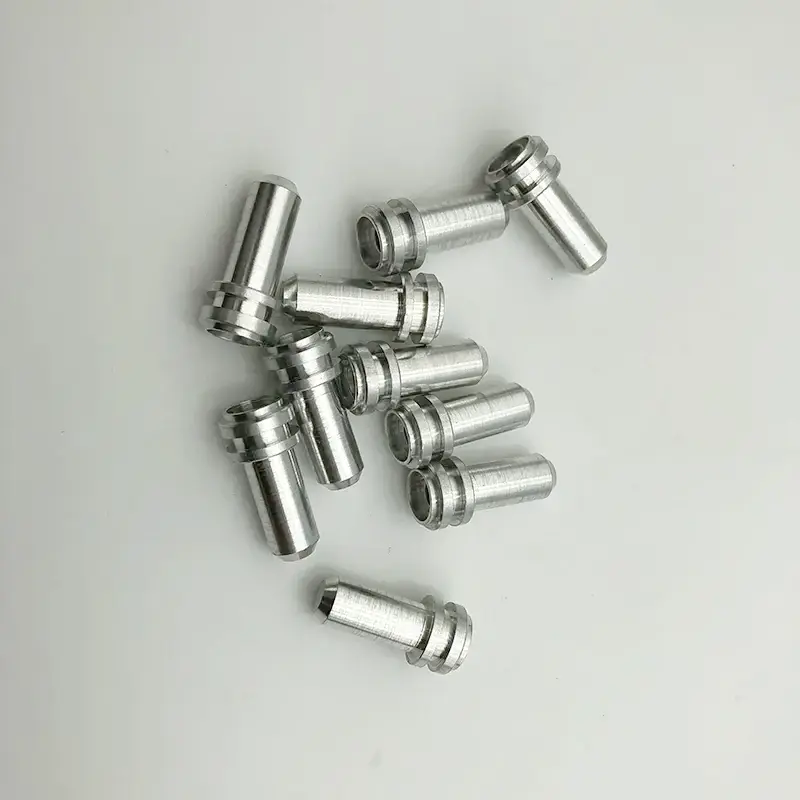

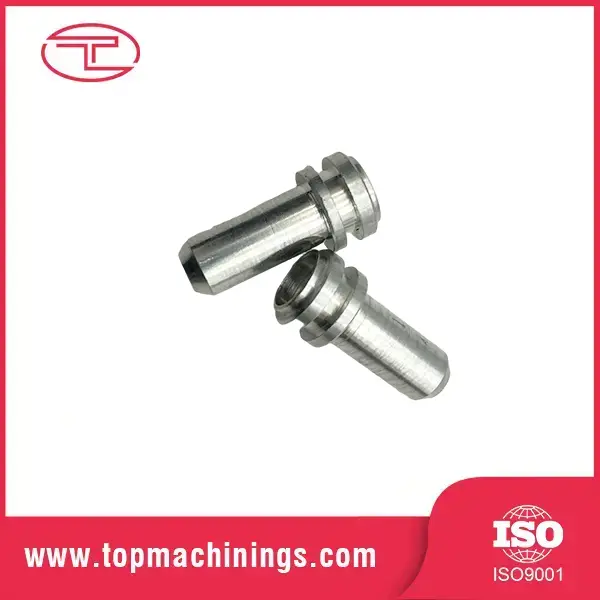

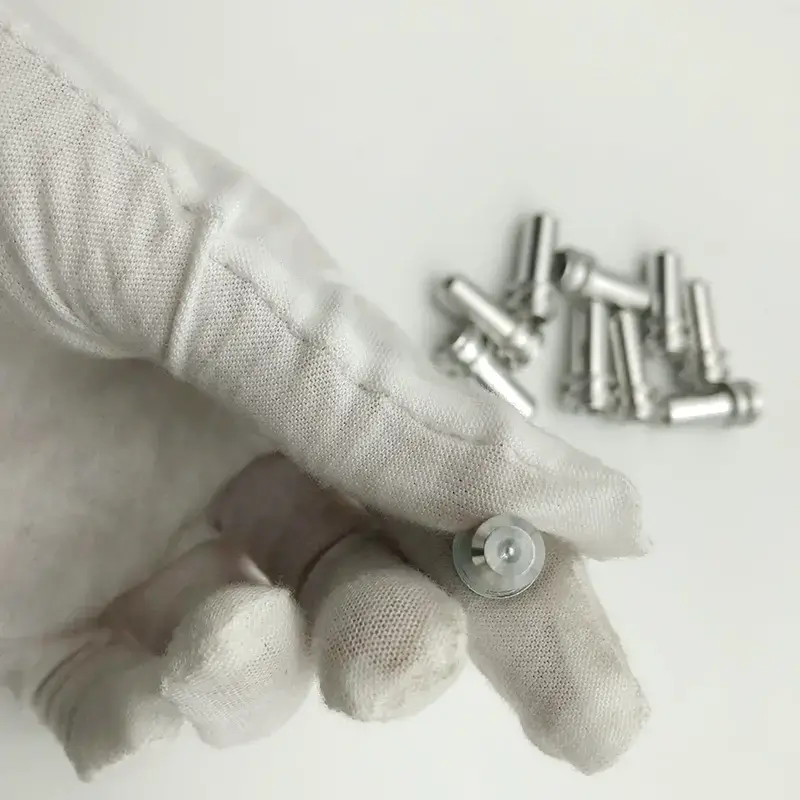

Amerykański producent automatyki potrzebował niestandardowych przemysłowych kołków ustalających obrabianych CNC z precyzyjnymi rowkami ustalającymi O-ring i ścisłymi tolerancjami wymiarowymi, aby zapewnić dokładne wyrównanie i bezpieczne uszczelnienie na liniach montażowych o dużej prędkości.

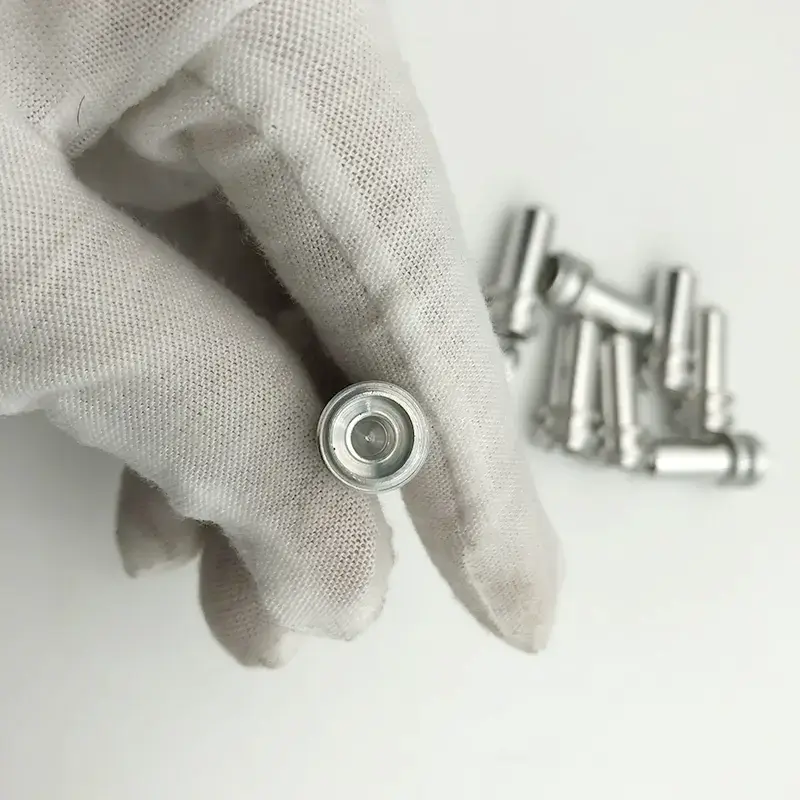

Te wielostopniowe sworznie wyprodukowaliśmy przy użyciu precyzyjnych szwajcarskich tokarek CNC, zachowując dokładną głębokość rowka i wykończenie powierzchni dla optymalnego uszczelnienia. Przed pakowaniem przeprowadzono 100% kontrolę optyczną.

Kluczowe funkcje i korzyści

Uziemić do ± 0,002 mm dla prawdziwego pozycjonowania

Końcowe średnice są szlifowane bezkłowo do ± 0,002 mm z wykończeniem powierzchni Ra 0,2–0,4 μm. Nie jest to „wystarczająco bliska” tolerancja — przemysłowe kołki ustalające obrabiane CNC to tolerancja, która sprawia, że ​​zespoły są powtarzalne, mocowania są dokładne, a produkty spójne.

Hartowane do HRC 60+ dla długiej żywotności

Sworznie ze stali łożyskowej są całkowicie hartowane do HRC 60–64, co zapewnia im twardość pozwalającą przetrwać wielokrotne wkładanie i wyjmowanie bez zarysowań. Utwardzony kołek jest o rząd wielkości trwalszy od miękkiego.

Sfazowane końce, czyste krawędzie

Obydwa końce są sfazowane (zazwyczaj 1,5×45°) i pozbawione zadziorów, dzięki czemu kołki wchodzą w otwory czysto, bez wiórów i uszkadzania wylotu otworu. Żadnych zadziorów, zarysowanych otworów, żadnych odrzuconych zespołów.

Prostota, której możesz zaufać

Stosunek długości do średnicy utrzymuje się w granicach 0,01 mm na 50 mm. Wygięty kołek ustalający nie tylko nie daje się zlokalizować, ale uszkadza rozwiercony otwór po włożeniu. Mierzymy prostoliniowość w każdej partii produkcyjnej.

Wąskie grupowanie średnic dla pasowań mieszanych

Kołki są posortowane w grupy o małej średnicy, tak aby pudełko ze sworzniami zapewniało stały nacisk pasowania. Koniec z „ten się ślizga, tamten potrzebuje młotka” na linii montażowej.

Specyfikacje produktu

Proces produkcyjny

Produkcja przemysłowych kołków ustalających w obróbce CNC rozpoczyna się od prętów ciągnionych na zimno lub szlifowanych. Pręty są szlifowane bezkłowo do średnicy zbliżonej do końcowej, przycinane na odpowiednią długość, fazowane i usuwane zadziory. W przypadku hartowanych szpilek są one następnie poddawane obróbce cieplnej i szlifowane wykańczająco do ostatecznej tolerancji — dwustopniowe szlifowanie sprawia, że ​​gotowy trzpień jest idealnie okrągły i prosty.

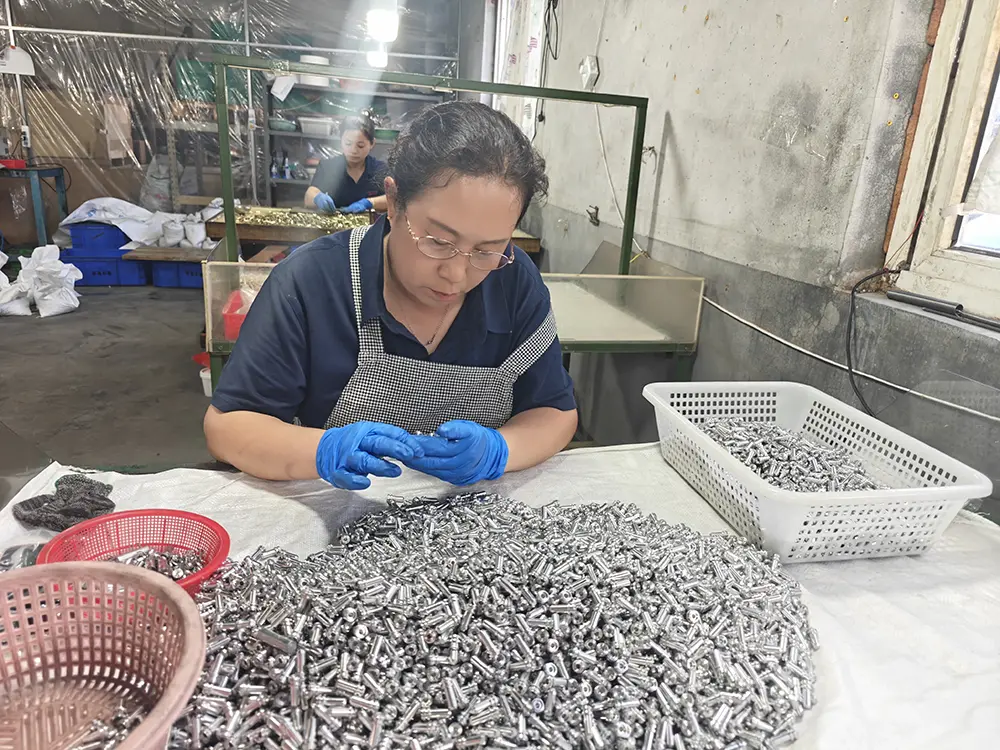

Kontrola końcowa obejmuje średnicę (za pomocą mikrometru i miernika powietrza), twardość (test Rockwella), prostość i wykończenie powierzchni. Kołki są pogrupowane według średnicy i pakowane w naoliwione, zabezpieczone przed rdzą opakowania. Do każdego zamówienia dołączone są certyfikaty partii.

Harmonogram produkcji

Standardowy czas realizacji: 10–15 dni dla rozmiarów standardowych; 15–18 dni z hartowaniem i szlifowaniem.

Dzień 1–3: Potwierdzenie zamówienia i wybór materiałów

Dzień 4–8: Szlifowanie prętów, cięcie, fazowanie

Dzień 9–12: Obróbka cieplna i szlifowanie wykańczające (jeśli określono)

Dzień 13–14: Kontrola, grupowanie, pakowanie

Dzień 15: Wysyłka z Qingdao

Dlaczego warto wybrać metal Tuoyuan

Wydajność na poziomie mikronów, objętości przemysłowe

Dzięki ponad 10-letniemu doświadczeniu w precyzyjnej obróbce, 20 tokarkom CNC i rocznej wydajności wynoszącej 100 milionów sztuk, Tuoyuan Metal może dostarczać przemysłowe kołki ustalające obrabiane CNC w ilościach klasy motoryzacyjnej z tolerancjami klasy laboratoryjnej. Wysłaliśmy partie liczące 2,5 miliona sztuk przy wskaźniku defektów poniżej 15 PPM.

Zaufany dostawca w Ameryce Północnej

60% naszej produkcji trafia do klientów w Ameryce Północnej, a wskaźnik powtórnych zakupów wynosi 95%. Gdyby nasze kołki ustalające nie umożliwiały prawidłowego umiejscowienia części, klienci nie składaliby nowych zamówień — co kwartał, przez lata.

Pełna identyfikowalność

Certyfikaty walcowni materiałów, zapisy obróbki cieplnej i raporty z inspekcji są archiwizowane dla każdej partii. Pełna identyfikowalność od partii prętów do gotowej szpilki.

Szybkie próbki i wyceny

Przykładowe zamówienia są wysyłane w ciągu 3–5 dni. Wyceny w ciągu 24 godzin. Na problemy z jakością odpowiedzi udzielono w ciągu 48 godzin. To jest nasz standard, a nie nasza obietnica.

Pakowanie i wysyłka

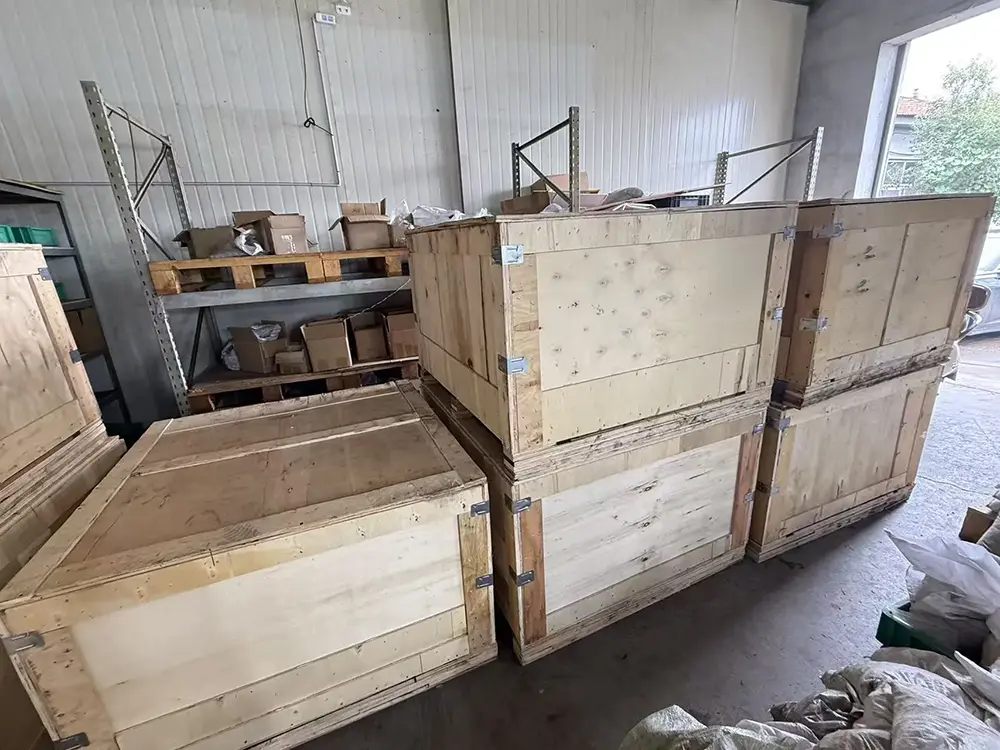

Kołki są olejowane lub powlekane, pakowane w torby foliowe z inhibitorem rdzy i wysyłane w kartonach lub drewnianych skrzynkach. Ekspresowe (DHL/FedEx/UPS) dla małych zamówień, fracht morski z portu Qingdao dla mas. Dokumentacja: Faktura handlowa, Lista pakowania, List przewozowy, Świadectwo pochodzenia, Świadectwo badania materiału. W sprawie cen przemysłowych kołków ustalających do obróbki CNC, zamówień hurtowych lub ofert, skontaktuj się z naszym zespołem ds. eksportu.

Często zadawane pytania

P1: Jaką tolerancję mają Twoje kołki ustalające?

A1: Standardowa tolerancja szlifowania wynosi ± 0,002 mm średnicy, a wykończenie powierzchni Ra 0,2–0,4 μm. Dostępne klasy dopasowania: dopasowanie wciskane m6, dopasowanie wsuwane h6/h7.

P2: Jaka jest różnica między pinami pasującymi do m6 i h6?

A2: Sworznie M6 są nieco za duże do montażu na wcisk, blokują się w rozwierconych otworach i wymagają ściągacza do usunięcia. Sworznie h6/h7 nadają się do zespołów, które muszą być regularnie demontowane. Prześlij nam swoją aplikację, a my polecimy odpowiednie zajęcia.

P3: Czy zapewniacie kołki ze stali nierdzewnej hartowanej?

A3: Tak — stal nierdzewna utwardzana wydzieleniowo może być hartowana do HRC 38–44 z doskonałą odpornością na korozję. Do zastosowań związanych z żywnością lub morzem jest to właściwy wybór.

P4: Czy możesz wykonać kołki o niestandardowej długości lub niestandardowej długości?

A4: Tak. Tniemy na niestandardowe długości, niestandardowe fazowania, stożkowe piloty i rowki na rysunek. MOQ dla niestandardowych pinów jest niskie — próbki są mile widziane.

P5: Jak zapobiegać rdzy na sworzniach podczas przechowywania?

A5: Kołki są naoliwione i zapakowane w papierowy inhibitor korozji w fazie gazowej. W przypadku zagranicznego transportu morskiego używamy opakowań VCI, aby zagwarantować dostawę wolną od rdzy.
